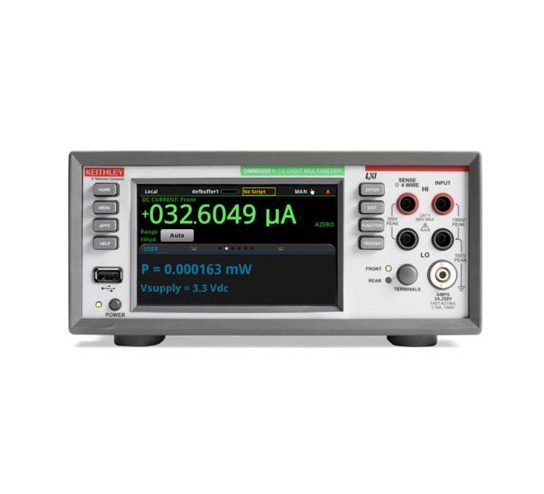

Tektronix 泰克DMM6500 6? 位數字觸摸屏萬用表產品介紹：
產品型號：DMM6500
產品品牌：Tektronix 泰克
產品類別：萬用表
產品備注：6? 位數字觸摸屏萬用表
Tektronix 泰克DMM6500 6? 位數字觸摸屏萬用表產品特點：
* 15種測量功能，包括電容、溫度和模數轉換
* 擴展測量范圍，包括 10 pA ~ 10 A 及 1 mΩ ~ 100 MΩ
* 5 英寸 (12.7 cm)多觸點容性大觸摸屏及圖形顯示器
* 大容量內存，存儲最多 700萬個讀數
* 多種語言模式：SCPI，TSP?腳本，Keithley 2000 SCPI仿真，Keysight 34401A SCPI 仿真
* 兩年期指標，延長校準周期
* 標配 USB-TMC和 LXI/ 以太網通信接口

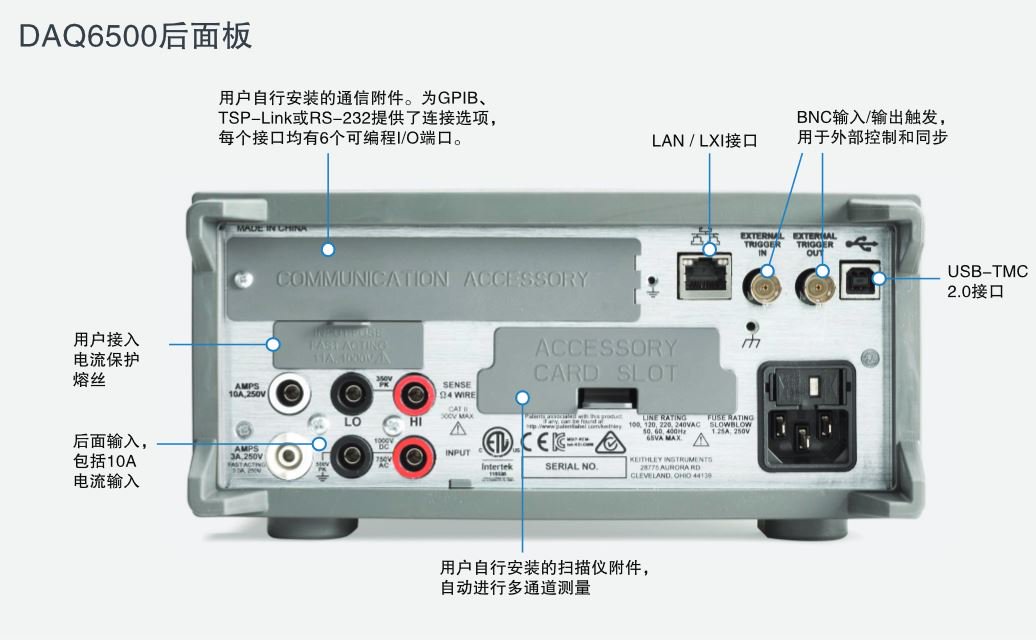

* 選配的用戶自行安裝的通信接口包括：GPIB、TSP-Link?和RS-232
* 1MS/s A/D 位數 16bit 捕獲電壓或電流瞬態事件
* USB 主控端口，存儲讀數、儀器配置和屏幕圖
* 三年保修
Tektronix 泰克DMM6500 6? 位數字觸摸屏萬用表產品應用：

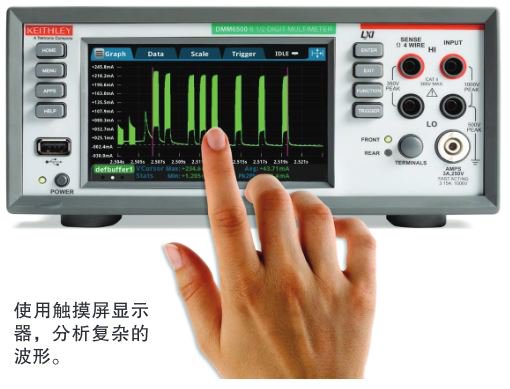

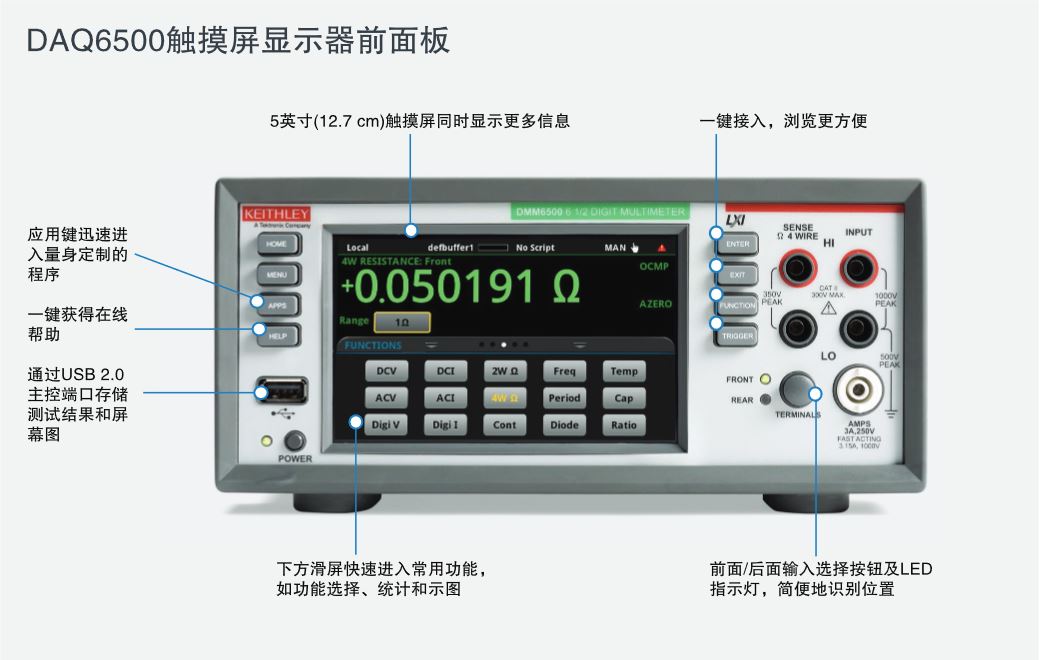

DMM6500 是一種現代化臺式/ 系統DMM，提供了更多的測量功能、同類最優秀的測量能力，而且價格就不會超出您的預算。DMM6500 最著名的特點是5 英寸(12.7 cm) 容性大觸摸屏顯示器，可以使用手勢體感，簡便地觀察、互動及瀏覽測量數據。除顯示技術外，DMM 6500 杰出的模擬測量性能提供了杰出的準確度，一年期基本DCV 準確度為25 PPM，兩年期基本DCV 準確度為30 PPM，可望延長您的校準周期。
DMM6500 配有您在臺式萬用表中預期的所有測量功能，因此不需要購買額外的測量功能。它有15 種測量功能，包括電容、溫度(RTD、熱電阻器和熱電偶)、使用可變電流源的二極管測試及高達1 MS/s 的模數轉換，這些現在都是標配。
A/D 轉換器，可以用來執行電壓或電流測量，特別適合捕獲瞬態異常信號，或幫助繪制功率事件曲線，比如當今電池供電的器件的工作狀態。電流和電壓可以使用可編程 1MS/s 16 位模數轉換器進行模數轉換，可以直接采集波形，而不用使用單獨的儀器。

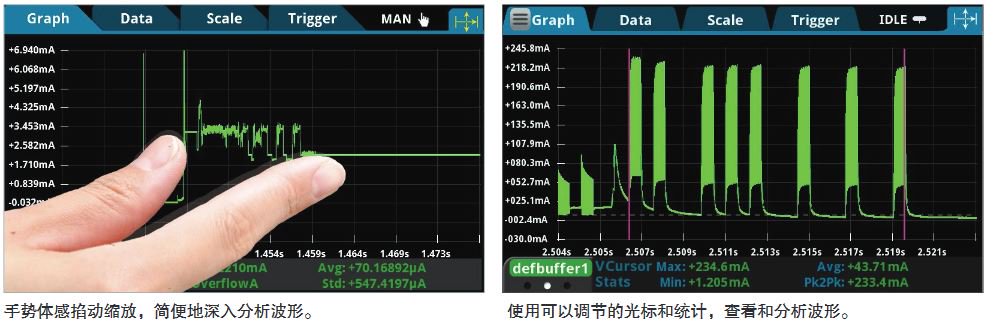

捕獲和分析電壓或電流瞬態事件
在當今電子設計中，功率分析正變得越來越重要。設計人員現在必須考慮更高效的元器件和復雜的系統設計，一般要求多種功率狀態。DMM6500 擁有所需的工具，可以幫助您設計和調試這些復雜的系統。8 種不同的電流范圍支持10 A 直到10 pA 的測量，為您測量功率狀態提供所需的動態范圍。此外，內置1 MS/s 模數轉換功能可以幫助您捕獲瞬態事件，讓您查看和分析發生的瞬態信號。

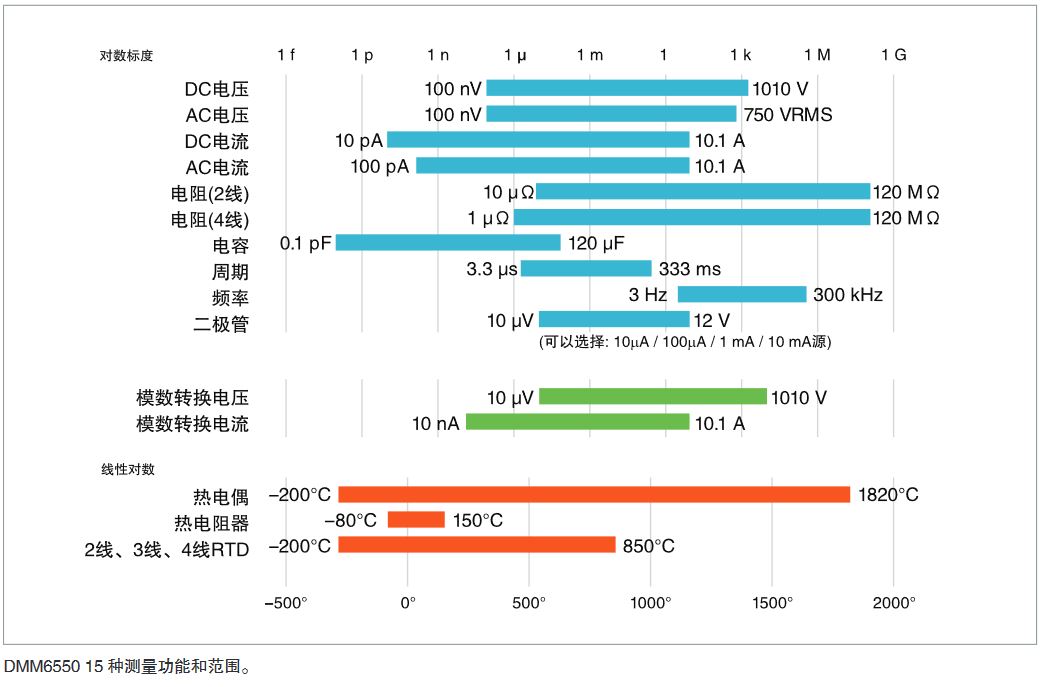

DMM6500 測量功能
多通道 / 掃描應用

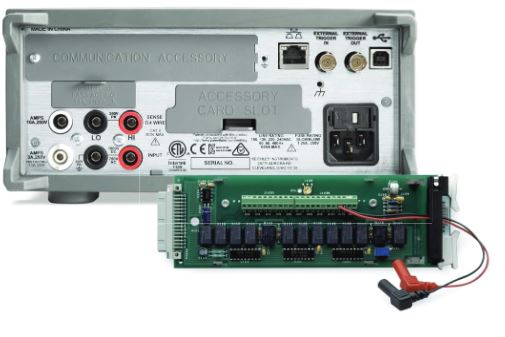

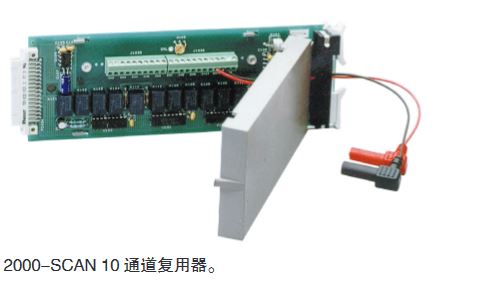

在表征或繪制設計特點曲線時，通常需要進行一系列測量。在這些應用中，最好能實現自動多通道測量。DMM6500 配有一張掃描儀卡，支持最多 10 通道開關，您可以進行自動多通道測量。用戶插入 2000-SCAN 卡后，可以實現 10 通道 2極測量或 5 通道 4 極測量。在開關拓撲支持的情況下，可以逐通道對函數編程。
應用程序

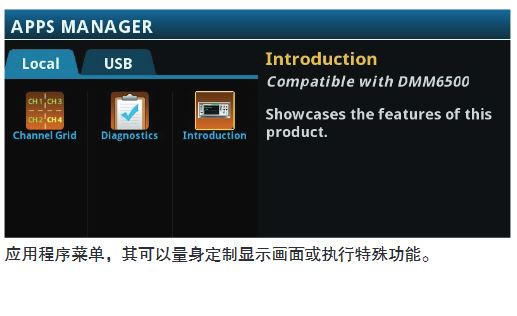

DMM6500 在出廠時裝有多種應用程序，幫助您更好地利用儀器。在 TSP 或原生 SCPI 通信語言模式下使用儀器時，這些應用程序就會出現。這些實例顯示了 DMM6500 獨特的功能，可以運行專用應用，量身定制用戶界面。這可以明顯改變信息顯示的方式，甚至自動執行應用。
溫度測量應用
溫度是世界上測量最多的信號類型之一，DMM6500 擁有許多選項，可以幫助您進行這一測量。除 RTD、熱電阻器和熱電偶功能外，您可以為 DMM 配備一張內置 CJC 的 9 通道掃描儀卡，自動執行熱電偶溫度掃描。在要求熱溫度曲線時，特別適合使用這種功能。
隨時可用的儀器驅動程序，簡化編程
*選使用自己定制的應用軟件？您可以下載National Instruments Labview、IVI-C 和 IVI-COM 原生驅動程序，簡化編程過程。
系統集成和編程
DMM6500 在編程方面為用戶提供了最大的靈活性。除傳統 SCPI 編程（默認狀態）外，它還配有專為 Keithley 2000 或Keysight 34401A 開發的 SCPI 仿真功能。此外，吉時利強大的測試腳本處理器（TSP?）編程提供了另一種選項，在速度至關重要時，可以實現獨特的單臺或多臺測試。

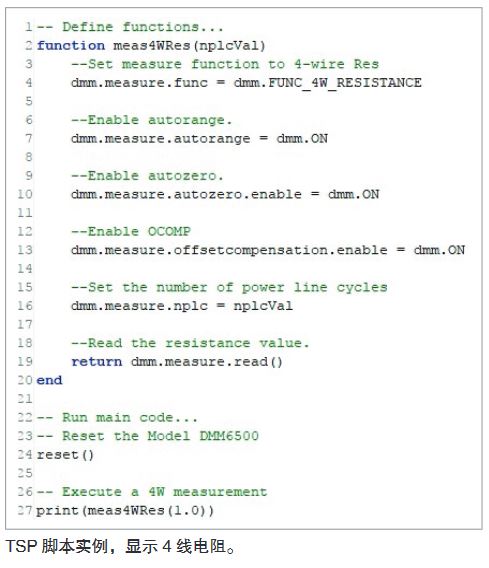

TSP? 腳本可以在儀器上直接運行強大的測試腳本，而不需使用外部電腦控制器。這些測試腳本是完整的測試程序，基于簡便易用而又高效緊湊的腳本語言 LUA (www.lua.org)。腳本是由儀器控制命令和 / 或程序語句組成的一個集合。程序語句控制腳本執行，提供了變量、函數、分支和循環控制等工具。您可以創建強大的測量應用，而不需集成開發環境 (IDE)。測試腳本可以包含傳統編程語言執行的任何程序序列（包括決策算法），因此儀器可以管理測試的方方面面，而不需要與電腦通信來制訂決策。這消除了由于 GPIB、以太網或 USB 業務擁堵而導致的延遲，大大改善了測試時間。

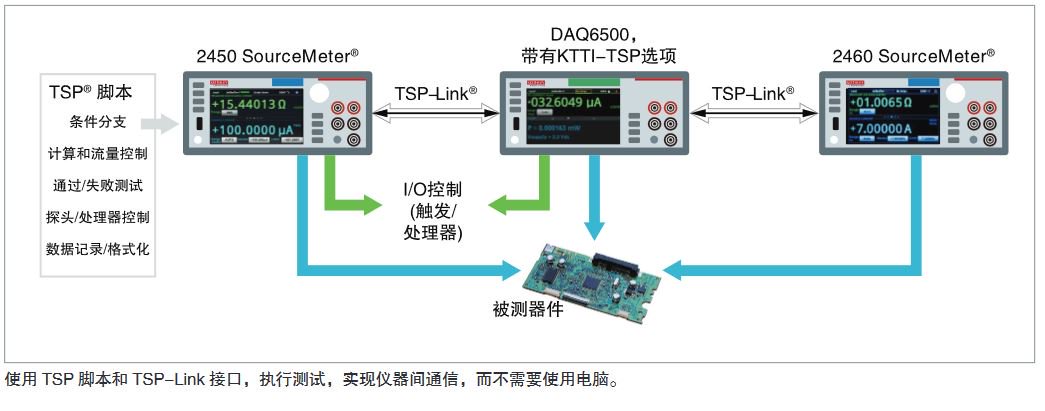

TSP? 技術還提供了無主機通道擴容功能。KTTI-TSP 是一種用戶可以自行安裝的附件卡，可以連接 TSP-Link 技術。這種通道擴展總線可以把多臺 DMM6510、支持 TSP 的其他儀器、任何基于LAN 的儀器連接在一起，構成一個緊密同步的儀器系統。連接使用簡單的低價五類以太網線纜實現。系統采用主從配置，互連的多臺儀器基本上可以作為一個系統操作。支持 TSP 的其他吉時利儀器有：2450 和 2460 圖形源表源測量單元 (SMU) 儀器、Series 2600B 源 表 (SMU) 儀 器 、 DMM7510 、 DMM6510 和 Series 3700A 開關 / 萬用表系統。TSP-Link 技術支持最多 32 臺儀器，因此可以簡便地進行系統擴容，滿足應用要求。
KickStart 儀器 PC 軟件

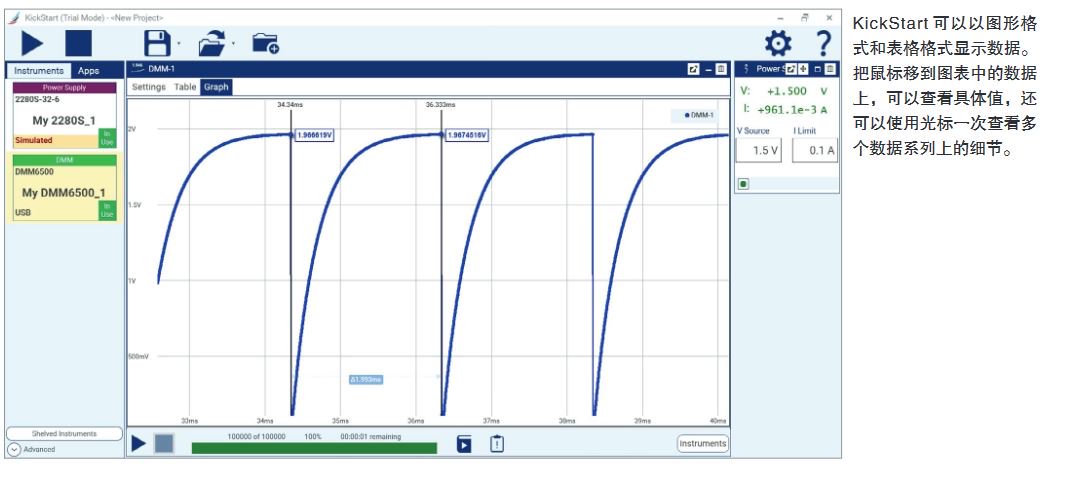

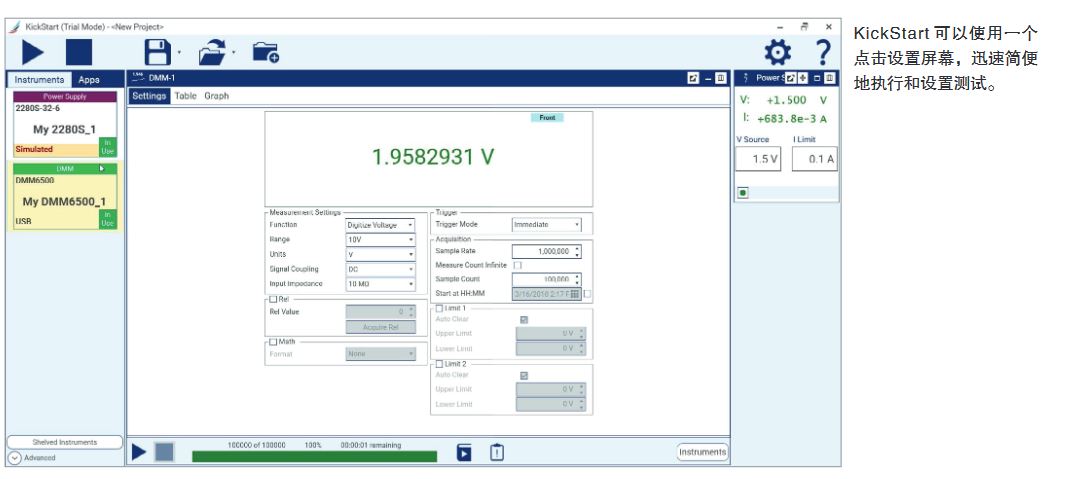

KickStart 可以配置、測試及從多臺儀器采集數據，包括 DMM、電源、SMU 儀器和數據記錄器。您可以同時控制最多 8 臺儀器，從每臺儀器中檢索數百萬個讀數。這使得 KickStart 成為一個優異的解決方案，可以滿足數據記錄需求，使用模數轉換 DMM 從瞬態事件中捕獲大量數據。
迅速獲得洞察能力至關重要，因此 KickStart 會立即繪制數據圖，把大量查看區域專門分配給圖表，同時允許您查看和編輯測試設置中其他儀器里最重要的參數。Kickstart 還包括對比工具，允許繪制及疊加來自每項測試運行歷史中的數據。
KickStart 數據記錄應用
KickStart 主要特點：
 |
|
