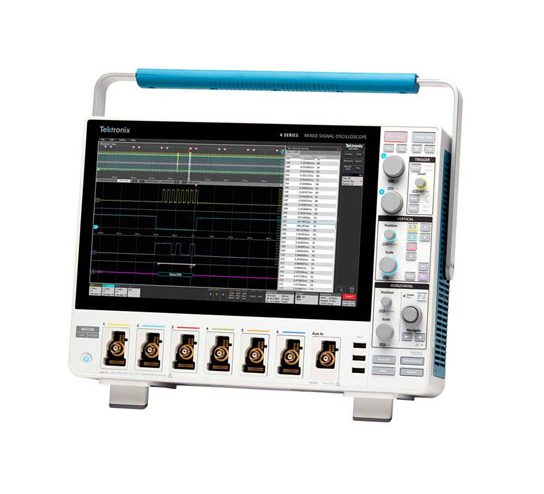

Tektronix泰克 4系列MSO混合信號示波器 產品簡介：
產品型號：4系列MSO
產品品牌：Tektronix 泰克
產品類別：示波器
產品備注：示波器
Tektronix泰克 4系列MSO混合信號示波器 產品概述：
全新 4 系列混合信號示波器擁有同類產品中超大的顯示和更高的可用通道數，讓您在有限的空間獲得前所未有的洞察力。全新體驗，符合工程師潛意識觸摸操作的界面設計。
Tektronix泰克 4系列MSO混合信號示波器 特點應用：
同類產品中超大的顯示以及屢獲殊榮的用戶界面
4 系列 MSO 采用與屢獲殊榮的 5 系列相同的觸摸式用戶界面技術，以及同類產品中超大的顯示和超高分辨率的顯示，打造了示波器全新的操作體驗。
13.3 英寸高清顯示屏
6.1 英寸 (15.5 cm) 深，適合有限的工作臺空間
出色的細節設計和多達 6 條Flex channel的輸入通道
任何通道都可以顯示波形、頻譜或兩者
任何一條輸入通道都可連接邏輯探頭來查看八條數字通道
所有通道均具備出色的細節設計和準確的測量
12 位垂直分辨率（高分辨率模式下可達 16 位）
在所有模擬和數字通道上實時采樣率高達 6.25 GS/s
高達 62.5 M 點記錄長度
行業領先的探頭
準確測量始于出色的探頭。每個 4 系列均配備業內最佳的無源探頭，負載僅為 3.9 pF，帶寬高達 1 GHz。TPP系列探頭將是您日常使用的*選探頭。
特點
?TPP 系統探頭為標配。每條模擬通道一只。
?3.9 pF 的業內最佳電容性探頭負載
?250 MHz、500 MHz 或 1 GHz 探頭帶寬，取決于儀器帶寬
更多功能和可升級
立即獲取所需的所有調試功能，或在需要時添加這些功能 – 無需將其發回來。
?高達 1.5 GHz 帶寬
?高達 62.5 M 點記錄長度
?數字通道：每個 TLP058 邏輯探頭提供 8 條數字通道
?DVM/頻率計數器（在注冊后免費提供）
?任意波形/函數發生器
?高級分析
?串行總線解碼和觸發
?頻譜視圖混合域分析
?自動功率測量
Tektronix泰克 4系列MSO混合信號示波器 相關參數：
輸入通道
?4 或 6 路 FlexChannel 輸入
?每個 FlexChannel 提供一個模擬信號輸入或者連接TLP058 探頭實現 8 路數字邏輯輸入
帶寬1
?200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz
采樣率
?在所有模擬/數字通道上實時采樣率高達 6.25 GS/s
記錄長度
?31.25 或 62.5 M 點
垂直分辨率
?12 位
?高分辨率模式下高達 16 位
信號生成1
?任意波形、正弦波、方波、脈沖、斜坡、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢、Cardiac
數字電壓表2
?4 位交流有效值電壓，直流電壓
?直流 + 交流有效值電壓
觸發頻率計數器2
?8 位
高級分析1
?自動功率測量
?頻譜視圖的混合域分析
協議支持3
?10Base-T, 100Base-TX
?CAN, CAN FD, LIN, FlexRay
?I2C, SPI
?MIL-STD-1553、ARINC 429
?RS-232、RS-422、RS-485、UART
?SPMI
?SVID
?USB 2.0 LS、FS、HS
顯示器
?13.3 英寸（338 毫米）
?高清彩色 (1920 x 1080) 電容式觸摸屏
尺寸（高 x 寬 x 深）
?249 mm x 405 mm x 155 mm
?(9.8 in x 15.9 in x 6.1 in)
重量
?16 磅（7.3 千克）
| 型號 | 模擬帶寬 | 模擬通道 | 數字通道數 | 采樣率 | 記錄長度 |
| MSO44 | 200 MHz?至?1.5 GHz | 4 | 最多?32?條（可選） | 6.25GS/s | 31.25 M?至?62.5 M?點 |
| MSO46 | 200 MHz?至?1.5 GHz | 6 | 最多?48?條（可選） | 6.25GS/s | 31.25 M?至?62.5 M?點 |
 |
|
