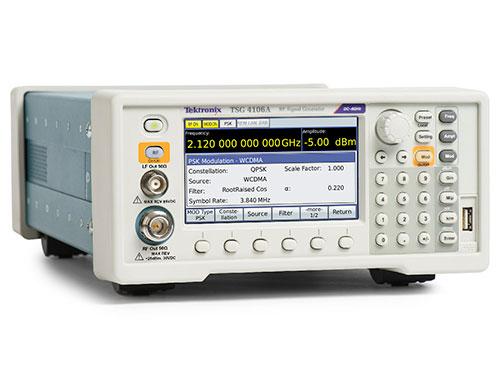

Tektronix 泰克TSG4100A 射頻矢量信號發生器產品介紹：
產品型號：TSG4100A
產品品牌：Tektronix 泰克
產品類別：發生器
產品備注：射頻矢量信號發生器
Tektronix 泰克TSG4100A 射頻矢量信號發生器產品特點：
TSG4100A 系列射頻矢量信號發生器是中檔次的射頻信號源，并且支持高達 200MHz 調制帶寬。它們能夠通過軟件升級在現場輕松的從模擬信號源升級為更高級的矢量信號源，提供最靈活的配置和的 CAPEX 保護。
– 內部 IQ 帶寬高達 6MHz
– 外部 IQ 帶寬高達 200MHz
– 使用軟件輕松升級到內部矢量調制源
– OCXO 時基提供 <±0.002ppm 溫度穩定性以及 <±0.05ppm 時效穩定性
– 輸出頻率覆蓋范圍始于真實直流
Tektronix 泰克TSG4100A 射頻矢量信號發生器產品優勢：
– 輸出基本數字射頻信號和窄帶寬的通信信號
– 無線/通信信號超寬帶寬
– 適合模擬和矢量信號發生器的應用，價格極低
– R&D 應用程序的優秀時效和穩定性的性能
– 消除添加直流/低頻應用程序的儀器的需求
Tektronix 泰克TSG4100A 射頻矢量信號發生器產品應用：

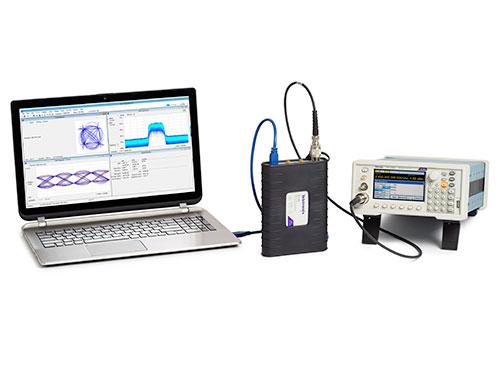

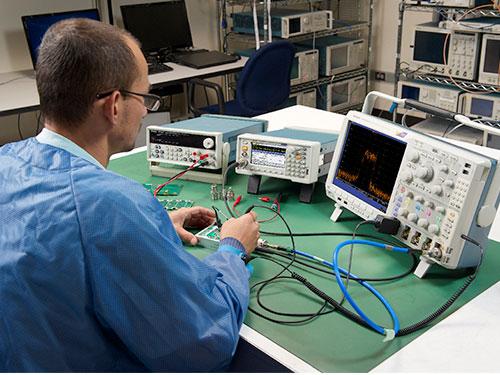

TSG4100A系列射頻矢量信號發生器以入門級的射頻信號發生器價格提供中端性能和高達200 MHz的調制帶寬。他們使用一種新技術來提供無雜散輸出，具有低相位噪聲（相對于1 GHz載波在20 kHz偏移下為-113 dBc / Hz）和非凡的頻率分辨率（在任何頻率下均為1μHz）。TSG4100A系列標配模擬調制。便捷的現場軟件升級可輕松實現從模擬到更高級的矢量和數字調制功能的轉換，從而提供最靈活的配置和最佳的CAPEX保護。這些儀器是泰克公司其他領先的中頻RF測試解決方案的補充，例如基于USB的RSA306頻譜分析儀以及MDO4000B和MD??O3000混合域示波器。
TSG4100A系列儀器使用恒溫SC截止振蕩器（TSG410xA-M00或E1型號）時基，與使用ASC的儀器相比，其穩定性提高了100倍（閉合相位噪聲降低了100倍）。 TCXO時基。
TSG4100A 系列射頻矢量信號發生器可以提供中頻射頻性能并且高達 200MHz 調制帶寬。它們能夠方便地在現場將軟件輕松升級到轉換單元從模擬到更高級的矢量和數字調制性能，提供最靈活的配置和最佳的 CAPEX 保護。
泰克TSG4100A系列射頻矢量信號發生器提供多種調制功能。模式包括幅度調制（AM），頻率調制（FM），相位調制（ΦM）和脈沖調制。有一個內部調制源和一個外部調制輸入。內部調制源產生正弦波，鋸齒波，方波和噪聲波形。可以將外部調制信號施加到后面板調制輸入。內部調制發生器可作為后面板上的輸出使用。
TSG4100A系列通過在400 MHz至6.0 GHz之間的RF載波上增加對矢量信號調制的完全支持而建立在此性能之上。它具有一個雙任意波形發生器，工作頻率為125 MHz，可產生基帶信號。該發生器內置支持最常見的矢量調制方案：ASK，QPSK，DQPSK，π/ 4 DQPSK，8PSK，FSK，CPM，QAM（4至256），8VSB和16VSB。它還包括對數字通信中使用的所有標準脈沖整形濾波器的內置支持：升余弦，根升余弦，高斯，矩形，三角形等。最后，它為將加性高斯白噪聲（AWGN）受控注入信號路徑提供了直接支持。
TSG4100A系列采用新穎的I / Q調制架構，可提供快速，用戶友好的波形生成。基帶發生器支持純數字數據的回放。它以高達6 MHz的符號速率自動將數字符號映射到選定的I / Q星座圖中，并將結果通過選定的脈沖整形濾波器，以生成最終波形，并以125 MHz實時更新。然后，使用標準IQ調制技術將該基帶信號調制到RF載波上。
數字通信協議（GSM，GSM EDGE，W-CDMA，APCO-25，DECT，NADC，PDC和TETRA）可將信號發生器快速配置為正確的調制類型，符號數據速率，TDMA占空比和數字波形濾波器。預設協議還配置了后面板TDMA，FRAME的開始和SYMBOL CLOCK數字輸出。可以為這些協議配置基帶生成器，而無需使用外部計算機或第三方軟件。
I / Q波形是實時計算的。將符號映射到星座圖，進行數字濾波并上采樣至125 Msps，以通過雙14位DAC驅動I / Q調制器。這些符號可以是固定模式，也可以是來自內部源的PRBS數據，也可以來自下載的最高16 Mbit的用戶列表。
星座圖可以由用戶修改。數字濾波器包括升余弦，根升余弦，高斯，矩形，線性，正弦和用戶定義的FIR。
后面板BNC I / Q調制輸入和輸出可通過外部源進行任意矢量調制。外部信號路徑最大支持400 MHz的RF帶寬，滿量程范圍為±0.5 V，輸入阻抗為50。
所有TSG4100A系列型號均具有級聯的放大器和數字衰減器級，以驅動RF輸出。五個階段??可在156個數字控制步驟中提供高達+25 dB的增益至-130 dB的衰減。在工廠校準期間，對于156個衰減器步長中的每個步長，以每倍頻程32個頻率測量輸出功率，以填充約40,000個元素的存儲矩陣。當設置為特定的頻率和功率時，儀器會在這些矩陣元素之間進行插值，以確定最佳的衰減器設置。模擬衰減器用于在矩陣元素之間提供0.01 dB的分辨率并補償殘留的熱效應。
這些儀器提供了烤箱控制的晶體振蕩器（OCXO）時基。時基在恒溫控制的烘箱中使用第三個泛音進行了應力補償的10 MHz諧振器。時基提供了非常低的相位噪聲和非常低的老化。
RS-232，LAN和GPIB接口支持遠程操作。可以控制所有儀器功能并通過任何接口讀取。最多可將九種儀器配置保存在非易失性存儲器中。
