Tektronix 泰克AWG70000B 系列任意波形發生器產品介紹：
產品型號：AWG70000B
產品品牌：Tektronix 泰克
產品類別：發生器
產品備注：任意波形發生器
Tektronix 泰克AWG70000B 系列任意波形發生器產品特點：
AWG70000B 系列任意波形發生器 (AWG) 在采樣率、信號保真度和波形內存方面代表著尖端水平，特別適合復雜器件、系統和實驗的設計、測試和操作。由于高達 50?GS/s 采樣率和 10?位垂直分辨率，它提供了優秀的信號激勵解決方案，可以簡便地生成理想信號、失真信號和“真實生活”信號。
Tektronix 泰克AWG70000B 系列任意波形發生器產品功能：
Tektronix 泰克AWG70000B 系列任意波形發生器產品應用：
您可以依賴泰克，為您提供可以信賴的性能。除行業領先的服務和支持外，這一產品標配一年保修。
只要能定義或捕獲一個波形，那么 AWG70000B 就能生成這個信號?？梢酝ㄟ^多種方式創建信號。為在泰克 AWG 系列上運行而專門優化的波形創建插件提供了特定的波形創建功能；而第三方解決方案，如 MATLAB、Excel 等等，則能夠靈活地創建您想要的任何波形。在任何套件中創建的波形都可以導入及在 AWG70000B 中播放，實現從仿真領域到現實世界的無縫遷移。
此外，泰克示波器或實時頻譜分析儀上捕獲的任何信號都可以加載到 AWG70000B 中進行播放。通過使用內置的波形生成插件，還可以修改或改變捕獲的信號，滿足可能存在的任何特定要求。
RF 信號正變得越來越復雜，準確地創建測試和分析 RF 系統所需的信號變得越來越難。為應對這種挑戰，RF 通用插件提供高級功能以數字方式合成調制的基帶、IF 和 RF/微波信號，支持多種調制方案。
RF 通用插件、雷達插件、多音調插件、OFDM 插件和環境插件提供了簡便易用的用戶界面，可以無縫集成 AWG70000B 系列用戶界面或 SourceXpress 遠程 PC 應用。
AWG70000B 及 RF 通用插件可以生成復雜的 RF 波形。
最前沿的數字射頻技術所需的性能通常超過其它儀器所能提供的性能，因為當前雷達、射頻通信、OFDM 和多音調等應用中有不斷提升的生成寬帶寬和快速變化信號的需求。在與特定插件結合使用時，AWG70000B 系列支持各種調制格式，簡化了創建復雜 RF 波形的任務。AWG70000B 系列儀器為客戶提供了多種方式，可以生成全面調制的基帶、中頻 (IF) 信號，或直接生成高達 20?GHz 的 RF 波形。

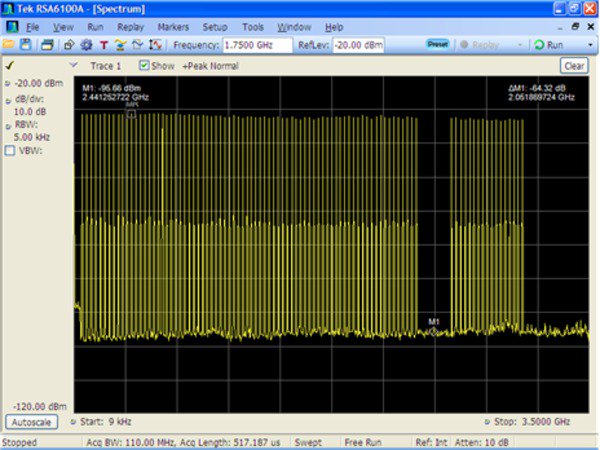

AWG70000B 上生成的 3?GHz 寬多載波信號，>60?dBC SFDR
生成高級雷達信號通常需要 AWG 在采樣率、模擬帶寬和存儲器方面有非同一般的性能。泰克 AWG70000B 系列為生成高級雷達信號確立了全新的行業標準，提供了高達 20?GHz 的寬調制帶寬。由于高達 50?GS/s 的采樣率，AWG70000B 系列可以生成以前 AWG 不可能生成的 RF 信號。在想生成 IQ 信號時，AWG70000B 能夠對信號過采樣，提供杰出的 SFDR 性能，改善信號質量。
AWG70000B 和雷達插件為創建復雜的雷達信號提供了完美的解決方案。在創建定制雷達脈沖程序組時，為客戶提供了極大的靈活性。使用 AWG 能夠很容易地創建各種調制類型（如線性調頻、巴克碼和多相編碼、步進調頻和非線性調頻），且此插件的靈活性使得客戶能夠創建需要自定義調制類型的波形。AWG 和雷達插件相結合，還能生成帶參差 PRI 的脈沖串，解決量程和多普勒模糊問題，另外還解決了電子反對抗 (ECCM) 中的捷變頻、仿真斯威林標靶模型時的脈沖間幅度變化（包括天線掃描碼型、雜亂和多徑效應）等問題。
AWG70000B 和雷達插件創建的 AWG 雷達脈沖
許多雷達信號的關鍵特點要求它們必須與其它商用標準信號共存于同一頻段，但性能不會劣化。為滿足這一預期，雷達設計人員必須在設計/調試階段徹底的測試所有可能的情況。AWG70000B 和環境插件可以非常靈活地定義和創建這些最壞情況場景。
您最多可以指定 50?個信號來定義自己的環境，包括 WiMAX、WiFi、GSM、CDMA、W-CDMA、DVB-T、噪聲、藍牙、LTE、OFDM、雷達等。這個插件可以從其他插件（包括雷達、RF 通用等）、Matlab? 及泰克頻譜分析儀和示波器中將信號無縫導入到應用環境中。您還可以配置特定標準信號的 PHY 參數。您可以為環境中的所有信號定義載頻、功率、開始時間和時長，從而可以全面控制這些信號相互交互/相互干擾的方式。
配備使用環境插件的多個發射器的多個場景
當今高速且日益由網絡驅動的世界，正推動著對短距離和長距離相干光通信的需求。相位調制、高波特率、高采樣率、帶寬和分辨率都對光學應用至關重要。泰克深知相干光測試的挑戰和不一致性，為光測試、波形生成和校準提供了可靠的、設置方便的一系列高性能工具。
泰克 AWG70000B 系列任意波形發生器 (AWG) 可以實現最高 50?GS/s 的采樣率及 10?位垂直分辨率。這種性能水平可以直接生成現代相干光通信系統要求的 IQ 基帶信號，這些相干光通信系統基于數據速率遠遠超過 200Gb/s 的光載波的正交調制。多臺 AWG70000Bs 可以同步 (手動或使用 AWG 同步集線器)，在每個基帶信號上使用最大 50?GS/s 采樣率，實現低 EVM 和 32?Gbaud 性能。

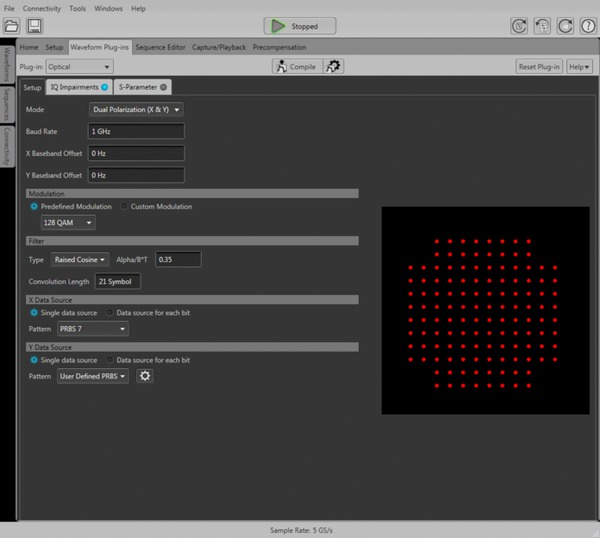

生成所需信號只是相干光學通信中的第一個挑戰。信號質量、低 EVM 及獲得清楚的張開眼圖至關重要。光插件可以搭配預補償插件來針對被測器件校準 AWG 并預補償相干光信號。
在當今的無線電世界中，對短距離和中等距離傳輸大數據量的應用來說，OFDM 逐漸成為調制方法選項。對于需要產生 OFDM 信號以測試接收機的工程師來說，對帶寬的需求和多載波的挑戰是最為關鍵的問題。AWG70000B 系列與 OFDM 插件相結合，用戶可以配置 OFDM 信號定義的每個部分。工程師可逐個符號地建立完整的 OFDM 幀，或讓插件針對信號的某些方面選擇默認值。AWG/OFDM 插件組合支持各種數據編碼格式，包括 R/S 編碼、卷積碼和擾碼。用戶還可以定義符號中的每個副載波，并可以獨立配置類型、調制和基本數據。OFDM 插件可以提供一份符號表，表中將對所選符號中的所有載波進行概述，由此可以了解 OFDM 符號各個方面的情況。可以通過指定符號/幀之間的間隔來建立 OFDM 包/幀，并可以通過添加帶限噪聲，來對 OFDM 包的某些部分加入壓力。
串行信號全部由二進制數據組成，也就是簡單的 1?和 0。隨著時鐘頻率的增加，這些簡單的 1?和 0?開始更像是模擬波形，因為模擬事實被嵌入到數字數據中。零上升時間及完美平頂的教科書式的數字信號不再是現實。電子環境有噪聲、抖動、串擾、分布電抗、電源變化及其它不理想情況。每種非理想情況都會對信號造成影響。實際環境的數字“方波”很少能夠與其理論描述相似。
由于 AWG70000B 系列是一種模擬波形源，它提供了完美的單一產品解決方案，用來創建數字數據流，模仿現實世界環境中發生的不理想的模擬特點。通過使用直接合成技術，工程師可以創建信號，仿真通過傳輸線傳播的效應。上升時間、脈沖形狀、延遲和畸變均可以控制。在與高速串行(HSS)插件結合使用時，工程師可以全面控制數字信號，實現高達 50?Gb/s 的速率。這正是嚴格的接收機測試要求所需的。

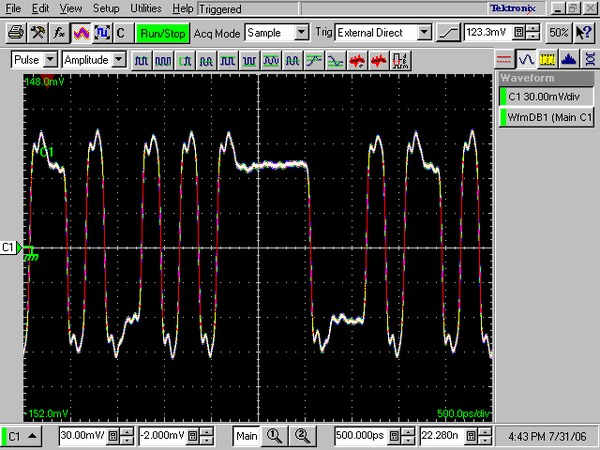

使用 AWG70000B 和 HSS 插件簡便地創建數字數據損傷
HSS 插件允許 AWG70000B 系列儀器創建各種數字數據損傷，比如抖動(隨機抖動、周期性抖動、正弦曲線)、噪聲、預加重/去加重、符號間干擾(ISI)、占空比失真(DCD)和擴頻時鐘(SSC)?？梢允褂?S 參數文件仿真電路板和電纜的傳輸環境，S 參數文件可以應用到任何波形中。AWG70000B 和 HSS 插件還為當今許多高速串行應用提供了基本碼型波形，如 SATA、Display Port、SAS、PCI-E、USB 和光纖通道。
對高速串行應用，AWG70000B 系列提供了優秀的解決方案，可以解決需要檢驗、表征和調試復雜數字設計的數字設計人員所面臨的信號激勵挑戰和問題。這種基于文件的構架使用直接合成來創建復雜數據信號的方法，為用戶的高速串行通信應用中最嚴苛的信號生成挑戰提供了操作簡單、可重復性高、靈活的一體化解決方案。
使用 AWG70000B 和 HSS 插件添加的數字數據及去加重
補償線纜、無源和有源 RF 元器件在測試設置中引入的不理想特點，從 AWG 中實現平坦的頻響和線性相位響應。當前泰克 AWG 儀器預補償插件和 PC SourceXpress 軟件允許用戶補償 AWG 的第一個和第二個內奎斯特區域。用戶可以定義 LO 頻率，并選擇為下邊帶或上邊帶獲取校正系數，以及定義載波頻率。在所有模式下，用戶均可以通過指定起始和截止頻率（射頻和中頻）或帶寬（IQ/IQ 調制器）定義補償帶寬。
AWG70000B 及通用預補償插件
為了動態復現 RF 測試環境，工程師有時要追蹤數千個獨立的波形。最新流式波形標識 (Streaming WID)選項在儀器后面板上增加了一個專用以太網端口。這個端口可以通過 UDP 格式化分組直接接入排序器硬件，立即接入系統內存中提供的 16000?多個序列步驟。使用Streaming WIDs，以前所未有的準確度復現錯綜復雜的現實世界，在更少的時間內完成更多的工作。

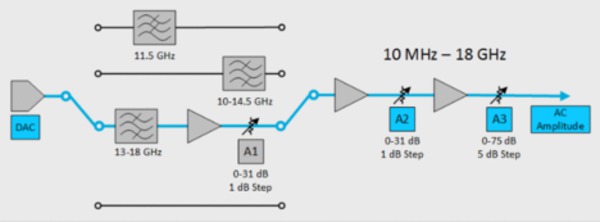

AWG70001B 及選項 AC 提供了一個額外的高輸出幅度連接器。選項 AC 在單通道 AWG70001B 任意波形發生器的前面板上增加了一個單端 AC 耦合連接器。增加了多個用戶控件，可以在標準直接輸出連接器或 AC 輸出連接器之間切換輸出路徑。在切換到 AC 路徑時，會在信號路徑中增加額外的用戶控制的放大和衰減。
在 AC 輸出模式下，您可以選擇四個信號濾波路徑中的一條路徑，設置輸出幅度，讓儀器在選定的濾波路徑中自動設置步進衰減器。為提高控制能力，您可以為選定的濾波路徑手動設置步進衰減器的衰減。
通過 LXI Web 界面，您可以使用標準網絡瀏覽器，在瀏覽器地址中簡單輸入 AWG 的 IP 地址，連接到 AWG70000B 系列上。網絡界面可以查看儀器狀態和配置以及網絡設置的狀態和修改情況。所有網絡交互都滿足 LXI Class C 規范。
