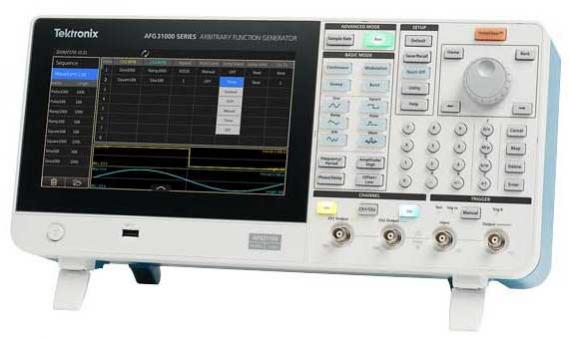

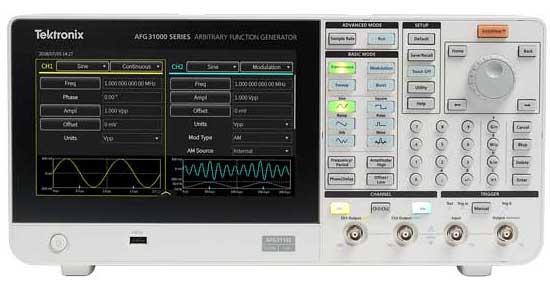

Tektronix 泰克AFG31000 任意波函數發生器

Tektronix 泰克

Tektronix 泰克AFG31000 任意波函數發生器產品介紹：

產品型號：AFG31000
產品品牌：Tektronix 泰克
產品類別：發生器
產品備注：任意波函數發生器

Tektronix 泰克AFG31000 任意波函數發生器產品特點：

采用 InstaView? 技術的 AFG31000 系列內置應用波形程序、具有已獲專*的實時波形監測功能并采用智能用戶界面的首款高性能任意波函數發生器。查看更多信號發生器 ?

Tektronix 泰克AFG31000 任意波函數發生器產品優勢：

驗證連接 DUT 后輸出波形

已獲專*的 InstaView? 技術用在任意波函數發生器上可直接查看連接 DUT 后的實時波形，無需使用示波器或其他設備，節省測試時間并避免因阻抗不匹配導致的實驗錯誤。

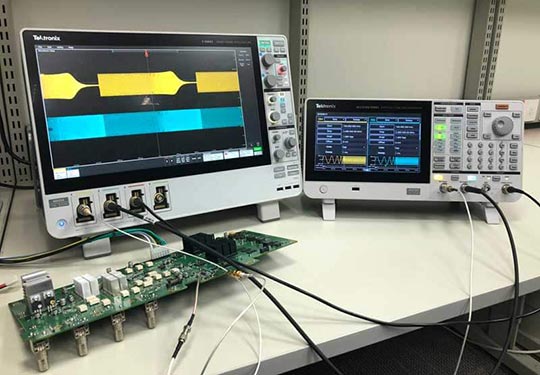

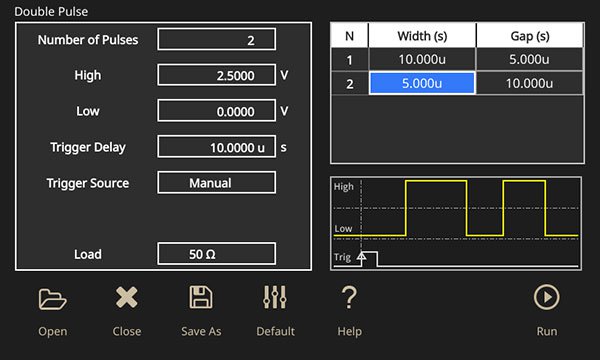

一分鐘內完成雙脈沖測試

AFG31000 是市場上第一款包括內置雙脈沖測試軟件的函數發生器。現在，您可以在一分鐘內直接在觸摸顯示屏上生成兩個具有可變脈沖寬度（從 20 ns 到 150 μs）的波形。無需使用外部 PC 應用程序或手動編輯。

測量開關器件參數并評估 MOSFET 和 IGBT 等功率器件的動態性能。

高保真度信號與高級模式

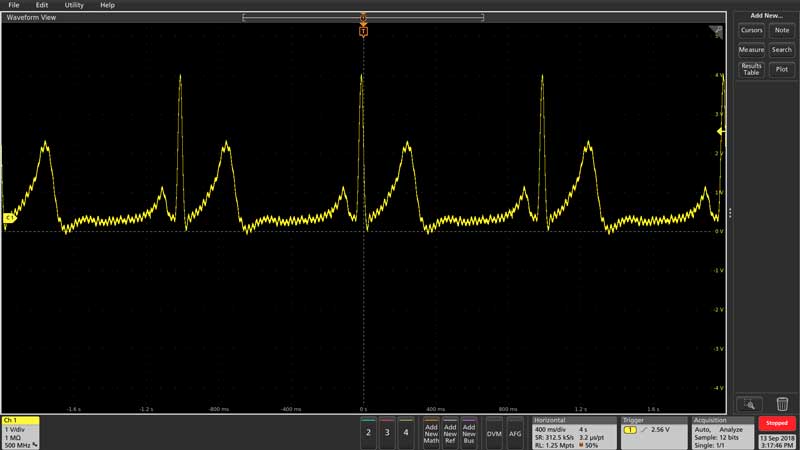

打開包裝后，在連續模式下每通道可以生成高達 16 M 點的精確長波形。可變采集時鐘技術確保您不再丟失任何波形數據。產品功能可升級，您可以進一步提高測試水平并只需花費傳統 AWG 十分之一的成本進行復雜波形的創建和編輯。

產品選配功能升級，您可以：

將內存擴展為每通道 128 M 點（選件 MEM）

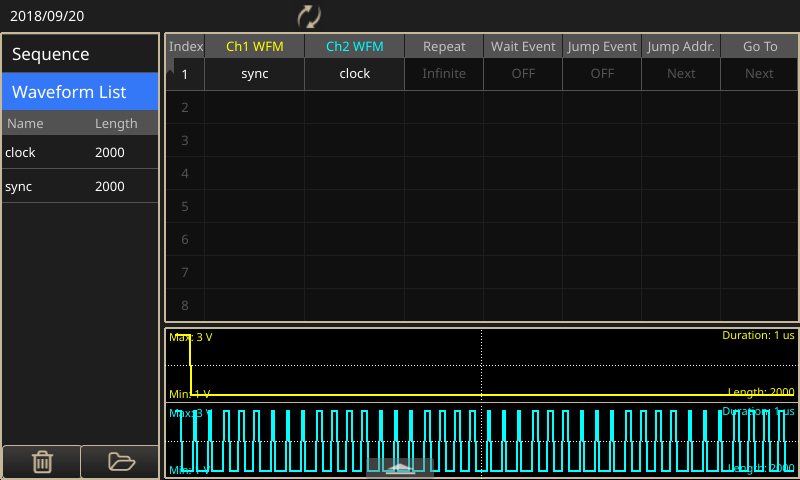

多達 25 項輸入和控制的序列/觸發/選通模式（選件 SEQ）用于：循環、等待、跳轉、轉至、外部觸發輸入、手動觸發、定時觸發和 SCPI 命令，以便創建時序靈活、復雜的長波形。

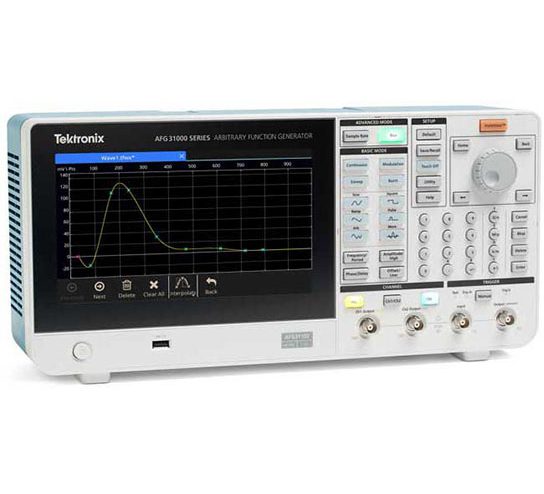

簡化任意波形創建

內置的 ARB 編輯工具 ArbBuilder 包括創建、編輯和傳輸任意波形的所有操作，無需連接 PC 或向 PC 傳輸文件。幅度和偏置數據存儲在波形中，因此，在加載標準化 ARB 后，無需調整設置。

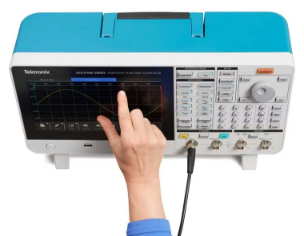

智能用戶界面

使用市場中的最大 AFG 觸摸屏更快地學習和工作。 9 英寸的屏幕的工作原理和智能設備類似，因此，您可以通過手指縮放和滾動以便輕松找到設置和參數并查找常用設置的快捷鍵。

不止需要兩條通道？

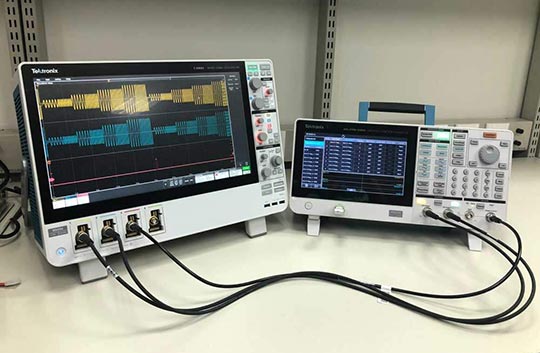

如果您不止需要兩條波形通道來模擬被測設備 (DUT)，多臺同步設置用于快速同步兩臺或多臺設備。通過屏幕向?qū)畔⒅笇?dǎo)您在三分鐘內完成電纜連接和設置過程。

優異的指標

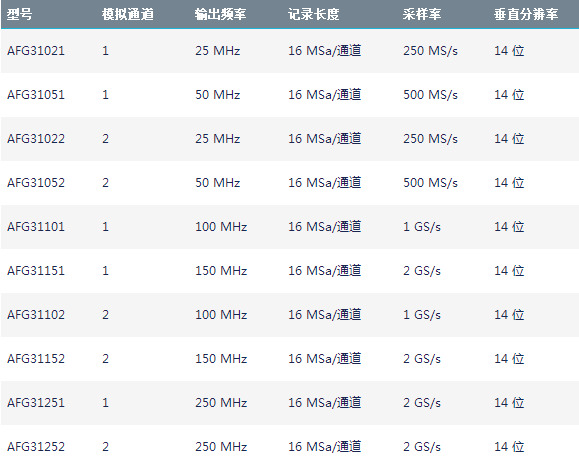

單或雙通道型號
接到 50Ω 負載時的輸出幅度范圍 1 mVp-p 至 10 Vp-p
基本 (AFG) 模式
- 25 MHz、50 MHz、100 MHz、150 MHz 或 250 MHz 正弦波形
- 250 MSa/s、500 MSa/s、1 GSa/s 或 2GSa/s 采樣率
- 14 位垂直分辨率
- 連續、調制、掃描與突發模式
- 各通道均具有 128 k 點的任意波形內存

高級模式
