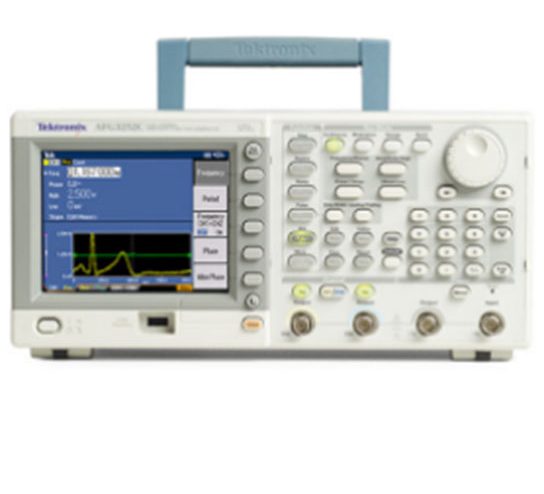

TeKtronix泰克AFG3000C系列任意波形/函數發生器產品介紹：
產品型號：AFG3000C
產品品牌：TeKtronix泰克
產品類別：信號源
產品備注：任意波形/函數發生器
TeKtronix泰克AFG3000C系列任意波形/函數發生器產品特點：
* 單/雙通道
* 輸出頻率: 25 MHz或50 MHz正弦波形
* 上升/下降時間可變脈沖(高達2.5ns)
* 14位垂直分辨率
* 小巧輕便, 操作簡單
* 前面板包含U盤接口
* 大屏幕顯示所有相關波形參數和波形圖
* 用戶可以選擇12種不同的標準波形
* 可作為脈沖發生器
* 到50歐姆輸入的幅度高達20Vp-p
TeKtronix泰克AFG3000C系列任意波形/函數發生器產品概述：
當前的設計工作往往非常復雜，在測試過程中需要使用各種激勵信號。泰克AFG3000C任意波形 / 函數信號發生器系列具有12種標準波形、任意波形功能以及信號衰減選項，可滿足廣泛的應用需求。AFG3000C任意波形 / 函數信號發生器系列一流的性能確保了信號的準確生成，另配置大尺寸顯示屏和25個快捷鍵使其易于學習和使用。
AFG3000C任意波形/函數信號發生器型號：
| 型號 | 通道 | 帶寬 | 內存深度 | 最大采樣率 | 垂直分辨率 |
|---|---|---|---|---|---|
| AFG3021C | 1 | 25 MHz | 128 K | 2 K – 128 K: 250 MS/s | 14 bits |
| AFG3022C | 2 | 25 MHz | 128 K | 2 K – 128 K: 250 MS/s | 14 bits |
| AFG3051C | 1 | 50 MHz | 128 K | >16 K – 128 K: 250 MS/s; 2 K – 16 K: 1 GS/s | 14 bits |
| AFG3052C | 2 | 50 MHz | 128 K | >16 K – 128 K: 250 MS/s; 2 K – 16 K: 1 GS/s | 14 bits |
| AFG3011C | 1 | 10 MHz | 128 K | 2 K – 128 K: 250 MS/s | 14 bits |
| AFG3101C | 1 | 100 MHz | 128 K | >16 K – 128 K: 250 MS/s; 2 K – 16 K: 1 GS/s | 14 bits |
| AFG3102C | 2 | 100 MHz | 128 K | >16 K – 128 K: 250 MS/s; 2 K – 16 K: 1 GS/s | 14 bits |
| AFG3251C | 1 | 240 MHz | 128 K | >16 K – 128 K: 250 MS/s; 2 K – 16 K: 1 GS/s | 14 bits |
| AFG3252C | 2 | 240 MHz | 128 K | >16 K – 128 K: 250 MS/s;2 K – 16 K: 1 GS/s | 14 bits |
AFG3000C任意波形/函數信號發生器系列功能與優點：
功能 |
優點 |
| 雙通道 | 以一臺任意波形/函數發生器代替兩個信號發生器，提供兩個緊密合成或兩個完全獨立的信號，從而節省成本和桌面空間。 |
| 最高2 GS/s采樣率 | 生成具有精細定時分辨率的波形。 |
| 最大20 Vp-p振輸幅出，至50 Ω負載（AFG3011） | 通過創建高振幅信號節省成本和設置時間，無需使用外部功率放大器。 |
| 25 個快捷鍵 | 直接訪問使用頻繁的函數和參數，節省設置和評估時間。 |
| 5.6英寸（142毫米）大尺寸彩色顯示屏 | 對您的信號充滿信心，因為所有相關設置和波形圖都一目了然。 |
| 僅6.6英寸（168毫米）厚 | 節省寶貴的桌面空間。 |
| ArbExpress? 軟件 | 輕松創建和修改波形——從您的泰克示波器無縫地導入波形，或者通過公式編輯器、徒手方式、點畫（point draw）方式或波形數學方法來創建它們。 |
