儀器所屬分類：管線定位儀 => 管道及防腐層檢測
俄羅斯泰克諾AC’TECHNO-AC‘
龐羽梁儀器儀表（上海）有限公司是俄羅斯品牌TECHNO-AC的中國總代理商，如需購買309.15N請電話聯系
俄羅斯泰克諾AC’TECHNO-AC’管線定位儀Success AG-309.15N （標配版）產品簡介：
產品型號：AG-309.15N
產品品牌：泰克諾AC’TECHNO-AC’
產品類別：管線定位儀
產品備注：電纜檢測儀
俄羅斯泰克諾AC’TECHNO-AC’管線定位儀Success AG-309.15N（標配版） 產品概述：
俄羅斯TECHNO-AC品牌AG-309.15N是用于檢測電纜的高科技設備，可直接對電流進行數字測量。
俄羅斯TECHNO-AC品牌AG-309.15N有三種操作模式：“ROUTE”、“GRAPHIC”、“FRIEND-OR-FOE”
俄羅斯TECHNO-AC品牌AG-309.15N的三個內置傳感器使全向天線在 LCD 上顯示電纜的方向
俄羅斯TECHNO-AC品牌AG-309.15N的內置傳感器，用于深度和電流的數字測量
俄羅斯TECHNO-AC品牌AG-309.15N的測量深度為 10 m
俄羅斯TECHNO-AC品牌AG-309.15N的無源頻率：電源、無線電、BB
俄羅斯TECHNO-AC品牌AG-309.15N有效頻率可選：512/1024/8192/32768 Hz
俄羅斯TECHNO-AC品牌AG-309.15N的靈敏度為100μA
俄羅斯TECHNO-AC品牌AG-309.15N具有高分辨率和可調背光亮度的大型 LCD 顯示屏
俄羅斯TECHNO-AC品牌AG-309.15N的發射器 – 20W
俄羅斯TECHNO-AC品牌AG-309.15N鑄體，外殼沿整個長度密封到連接器
俄羅斯TECHNO-AC品牌AG-309.15N保修1年

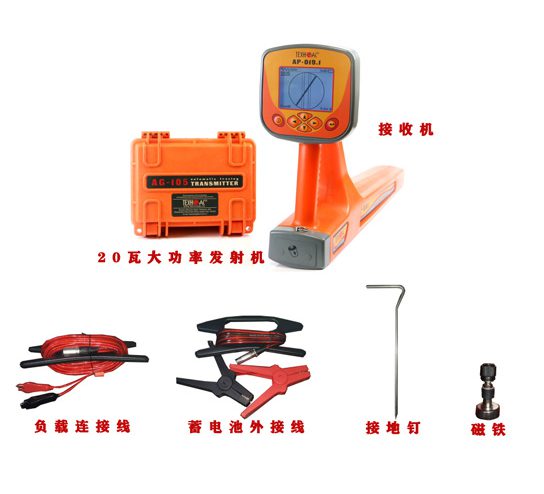

俄羅斯泰克諾AC’TECHNO-AC’管線定位儀Success AG-309.15N（標配版） 產品特征：
俄羅斯TECHNO-AC品牌AG-309.15N配整體式 AP-019 數字接收器
俄羅斯TECHNO-AC品牌AG-309.15N包含20W AG-105 發射器
俄羅斯TECHNO-AC品牌AG-309.15N有著高達 10 M 的裝甲 OFC 的高進動位置
俄羅斯TECHNO-AC品牌AG-309.15N用于對電纜電流的直接數字測量
俄羅斯TECHNO-AC品牌AG-309.15N可測量高達10 m的直接數字深度
俄羅斯泰克諾AC’TECHNO-AC’管線定位儀Success AG-309.15N（標配版） 產品應用：
俄羅斯TECHNO-AC品牌AG-309.15N能檢測地下高達 10 M 的 OFC 電纜
俄羅斯泰克諾AC’TECHNO-AC’管線定位儀Success AG-309.15N（標配版） 產品參數：
| 接收器 AP-019.1 規格 | |
| 范圍 | 價值 |
| 濾波器的準諧振頻率 | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 赫茲 |
| 準諧振濾波器品質因數 (Q) | 不少于100 |
| 頻率范圍“寬帶” | 0,04 至 8 kHz |
| 頻率范圍“無線電” | 8 至 40 kHz |
| 電路徑的最大增益 | >100 分貝 |
| 內置傳感器數量 | 4 |
| 連接的外部傳感器 | KI-110、HP-117、DODK-117、DKI-117（由?TECHNO-AC?制造） |
| 靈敏度控制 | 自動 – 用于 2D 顯示“路線”。半自動或手動（可選） – 用于“圖形”。自動或手動（可選） – 用于 ?2F? 模式。 |
| 確定路線的埋藏深度 | 自動在模式 Route 0 to 9,99 m |
| 確定深度的準確性 | ±5% |
| 測量接收信號的電流 | 在 Route 0.001 to 9,99 A 模式下自動 |
| 接收信號電流的測量精度 | ±5% |
| 支持路由定位發電機的節能（間歇）模式 | 與“TECHNO-AC”（“脈沖”模式）制造的路徑定位發生器組合工作 |
| 視覺指示 | LCD 顯示屏，320×240 像素，LED 照明 |
| 誘導參數 | – 設置和控制參數 |
| – 相對于設備的路線位置的 2D 可視化 | |
| – 來自傳感器的信號電平圖形 | |
| – 路線埋藏深度 | |
| – 信號電流 | |
| 音頻指示 內置發射器 – 合成聲音 HM- 按鈕按下的聲音指示 | |
| 電源 | 4 至 7 V（C 型 4 個元件） |
| 一節堿性電池的連續工作時間 | 不少于20小時 |
| 儲存/操作溫度范圍 | -30 至 60 °С / -20 至 60°С |
| 房屋防護等級 | IP54 |
| 方面 | 330x140x700 毫米 |
| 重量 | 2,1 公斤 |
| 發射機 AG-105 技術規格 | |
| 連續 ?Co? 或脈沖 ?Pu? 信號的頻率，Hz ± 0,1% – ?kHz? | |
| 加載“夾子”或“夾子” | 512 – ?0.5? / 1024 – ?1.0? / 8192 – ?8.2? / 32768 – ?33? |
| ?天線?模式 | 8192 – ?8.2? / 32768 – ?33? |
| 操作模式 | |
| ?天線?模式 | 內部發射電感? In ?。 |
| 外置感應發射天線? An ?。 | |
| ?調制?模式（特殊形式的信號） | 脈沖? Pu ?（正弦信號的短期傳輸）。傳輸持續時間 0.12 秒。傳輸重復頻率 1Hz。 |
| 雙頻? 2F ?（同時產生1024Hz、8192Hz）。振幅比 4/1（分別）。 | |
| 電源電壓12～15V下的輸出參數 | |
| 輸出電流，A | |
| 手動增量下受程序限制， ≥ | 5 – 在頻率 512Hz ?0.5? / 1024Hz ?1.0? / 8192Hz ?8.2? / ?2F? |
| 3 – 在頻率 32768Hz ?33? | |
| 由程序設置以通過外部負載“夾子”或“夾子”進行自動調整，≥ | 0,2 – 在頻率 512Hz ?0.5? / 1024Hz ?1.0? / ?2F? |
| 0,1 – 在頻率 8192Hz ?8.2? / 32768Hz ?33? | |
| 最大輸出電壓，V | |
| 取決于?調制?，≥ | 32 – 在雙頻調制模式?2F? |
| 40 – 在其他模式下 | |
| 最大輸出功率，W | |
| 受程序限制，≥ | 20 -在連續 ?Co? 和脈沖 ?Pu? 模式中，頻率為 512Hz ?0.5? / 1024Hz ?1.0? / 8192Hz ?8.2?，負載電阻高達 80Ω 在雙頻模式 ?2F?，負載電阻高達 50Ω . |
| 6 – 頻率為 32768Hz ?33?，負載電阻高達 260Ω。 | |
| 電源 | |
| 電源電壓的工作范圍 | 振蕩啟動的最低可接受電壓 – 7V。 |
| 最大允許操作電壓 – 15V。 | |
| “振蕩”模式下的自動關斷電壓 < 4,2V。 | |
| 電池組 | 8 個 ?堿性? 電池 1.5V ?type С? 推薦 – ?Duracell ? ULTRA?。 |
| 外部電源（可選） | 電池?12V?（例如汽車）輸出電壓 11 至 14V，最大電流不小于 4A。 |
| 電源適配器АG114М.02.020（基于 GS60A15-P1J ?MEAN WELL? 的額外附件）輸出電壓 15V，功率 60W。 | |
| 操作時間（?生命周期?） | 在電池組運行時，?type Сх8? 由所用堿性電池的質量（容量和?負載能力?）定義，在 ?Co?和?2F? 模式下 可以等于4 到 6 小時或從 20 到 30 小時在 ?Pu? 模式下，在 ?連續? 模式 ?Co? / ?2F? 的初始輸出電壓 7W 或脈沖調制模式 ?Pu? 的初始輸出電壓 15W。 |
| 在外部電源下完全由外部能源特性調節，因此在市電下工作時間是無限的。 | |
| 操作特點 | |
| 振蕩過程中輸出電壓的自動控制 | 根據電源的“能量潛力”對輸出功率進行比例控制。 |
| 設備自動關機 | 在“停止”模式下的電源電壓 < 6,5V。 |
| 在“振蕩”模式下的電源電壓 < 4,2V。 | |
| 電源電壓 > 15.5V。 | |
| 如果超過允許的吸收電流值（確切數字取決于實際模式）。 | |
| 如果在調整過程中輸出短路（啟動終端放大器的硬件安全系統）。 | |
| 在不符合振蕩模式設置的情況下，取決于輸出端是否安裝了外部天線（切換到“停止”模式）。 | |
| 如果在“停止”模式下出現“長”（≈ 100 秒）停機時間（如果未按下按鈕）。 | |
| 負載調整 | 自動，直到達到特定消耗率或達到負載電流： – ≥ 0,2A 在頻率 512Hz ?0.5? / 1024Hz ?1.0? / ?2F?; – ≥ 0,1А 在頻率 8192Hz ?8.2? и 32768Hz ?33?。 |
| 手動后自動調整。 | |
| 正在檢查的實用程序的連接選項 | ?聯系?與“地球返回”的聯系。 |
| ?非接觸? 連接與內部發射天線 ?In? 的應用。 | |
| 使用外部感應發射天線 ?An? 進行 ?非接觸式? 連接（與內部發射天線 ?In? 相比，發射強度更高，更容易進入公用設施）。 | |
| 使用傳輸感應“夾子”的“非接觸式”連接（可以從束中選擇電纜）。 | |
| 結構參數 | |
| 功率輸出放大器 | 技術 — 將D 級效率更新至 85%。 |
| LED指示燈 | 單獨的發光二極管指示參數和模式。 |
| 數字指示器顯示模式和參數值，還顯示?MULTIMETER?測量的輸出參數，例如：輸出電壓 (V)、負載電流 (A)、負載功率 (W) 和負載電阻 (Ω /kΩ)。 | |
| 電子單元（外殼）的外形尺寸，不超過，mm。 | 216х180х105mm |
| 電子單元的重量，不超過，kg | 2 |
| 運行時允許的環境溫度范圍 | – 30 至 +60°С使用“電池”電源，不建議在低于零的環境溫度下使用設備。 |
| 防護等級 | IP65（外殼關閉時）。 |
俄羅斯泰克諾AC’TECHNO-AC’管線定位儀Success AG-309.15N（標配版）相關配件：
