日本HIOKI日置

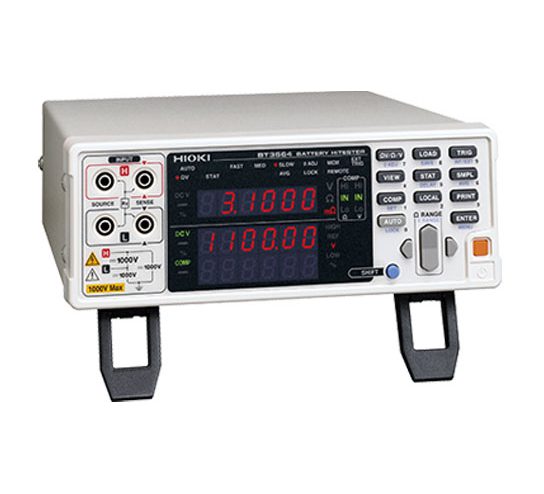

日本HIOKI日置電池測試儀BT3564 產品概述：
產品型號：BT3564
產品品牌：日本HIOKI日置
產品類別：電池測試儀
產品備注：電池測試儀
日本HIOKI日置電池測試儀BT3564 產品簡介：
● 最高可對應1000V的直接測量
● 適用于針對EV、PHEV的高壓電池的生產線
● 內部電阻測量0.1mΩ～3kΩ（總包電阻/母線電阻）
● 搭載高壓測試防火花功能
● 模擬輸出功能
● 能對應1000V和高壓電池組的測量探頭（選件）
日本HIOKI日置電池測試儀BT3564 產品特性：
最大輸入電壓1000V。針對EV、PHEV的耐高壓電池測試儀
BT3564是一款適用于從針對高壓化的EV、PHEV到住宅用蓄電池等多種電池組出入貨檢查的電池測試儀。
最大輸入電壓1000V，可同時測量內部電阻和電池電壓。
使用對應1000V的探頭也能安全、輕松的測量高壓電池組
若使用選件中的對應1000V的探頭L2110，則可以在高壓電池組的寬端子、凹入電極、裸露母線等之間安全且輕松地進行測量。
高壓測試防火花功能，使測量更安全
火花放電是在高壓測量時經常發生的現象。
BT3564在接觸電池組的電極時會控制流過的電流，并降低火花放電的發生。
使用模擬輸出功能，實現長時間監測
搭載電阻測量值的模擬輸出功能。通過記錄儀和數據采集儀組合使用，能夠長時間監測總電阻值的情況。
日本HIOKI日置電池測試儀BT3564 產品參數：
| 最大輸入電壓 | 額定輸入電壓: DC ±1000 V,?對地最大額定電壓: DC 1000 V |
| 電阻測量量程 | 3 mΩ (最大顯示3.1000 mΩ,?分辨率?0.1 μΩ,)?3 kΩ量程?(最大顯示3.1000 kΩ,?分辨率?0.1 Ω), 7檔切換 |
| 測量精度: ±0.5% rdg. ±5 dgt. (30 mΩ?3 kΩ量程) | |
| ±0.5% rdg. ±10 dgt. (3 mΩ量程) | |
| 測量源頻率: 1 kHz ±0.2 Hz.?測試電流: 100 mA (3 mΩ量程),??10 μA (3.000 kΩ量程),?開路端子電壓: 25 V peak (3/30 mΩ量程), 7 V peak (300 mΩ量程), 4 V peak (3 Ω?3.000 kΩ量程) | |
| 電壓測量量程 | DC 10 V (分辨率?10μV)?DC 1000 V (分辨率1mV), 3檔切換 |
| 測量精度: ±0.01% rdg. ±3 dgt. | |
| 顯示 | 電阻?±31000,?電壓?±999999 (僅1000V時±999999?或±110000) LED |
| 采樣時間 | FAST, MEDIUM, SLOW |
| 比較器 | 判定: Hi/IN/Lo (電阻,?電壓分別獨立判定),?綜合判定?(PASS/FAIL、?電阻判定結果和電壓判定結果的AND運算),?畫面顯示,?蜂鳴音,?向外部I/O輸出?(開路集電極, 35 V, DC50 mA max.)） |
| 模擬輸出 | 電阻測量值?(顯示值?DC 0 V?3.1 V) |
| 接口 | EXT I/O, RS-232C,?打印機?(通過RS-232C), GP-IB |
| 電源 | AC100??240 V, 50/60 Hz, 30 VA max. |
| 體積及重量 | 215W × 80H × 329D mm, 2.6 kg |
| 附件 | 使用說明書×1,?電源線?×1,?使用上的注意事項?×1 |
 |
|
