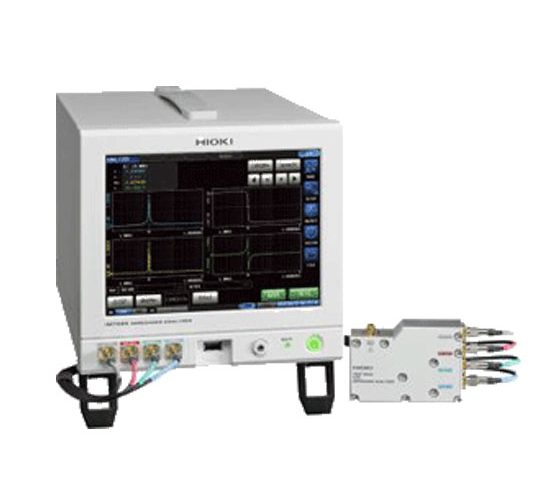

日本HIOKI日置阻抗分析儀IM7585 產品概述：
產品型號：IM7585
產品品牌：日本HIOKI日置
產品類別：阻抗分析儀
產品備注：阻抗分析儀
日本HIOKI日置阻抗分析儀IM7585 產品簡介：
● 測量頻率：1MHz~1.3GHz
● 測量時間：最快0.5ms（模擬測量時間）
● 測量值偏差：0.07%（測量頻率1GHz時的代表值）
● 基本精度：±0.65% rdg.
● 緊湊主機僅機架一半大小，測試頭僅手掌大小
● 豐富的接觸檢查功能（DCR測量、Hi-Z篩選、波形判定）
● 使用分析功能在掃描測量頻率、測量信號電平的同時進行測量
日本HIOKI日置阻抗分析儀IM7585 產品特性：
阻抗分析儀IM7580s：等效電路分析功能
能夠以測量結果為基礎推測5種等效電路模式的常數。 而且，可以通過模擬功能，使用推測結果或者任意的常數來顯示頻率特性的理想值。 此外，使用比較器功能，還能夠確定測量結果是否在判定區域內。
阻抗分析儀IM7580系列：使用SMD治具IM9201進行LCR測量
IM7580系列5種機型的測量頻率覆蓋了1MHz?3GHz。
和用于6種尺寸SMD的測試治具IM9201組合使用，能夠簡單準確的測量樣品。
阻抗分析儀IM7580系列：區域判定功能
分析模式的比較器功能中，可以確定測量值是否進入了任意設置的判定區域內。 “區域判定功能”是設置上限值和下限值的范圍，并以IN/NG來顯示判定結果。
阻抗分析儀IM7580系列：峰值判定功能
分析模式的比較器功能中，可以確定測量值是否進入了任意設置的判定區域內。
“峰值判定功能”是以上限值、下限值、左限制、右限值來設置范圍，并以IN/NG來顯示測量的峰值是否在判定區域內。
阻抗分析儀IM7580系列：SPOT判定功能
分析模式的比較器功能中，可以確定測量值是否進入了任意設置的判定區域內。
“SPOT判定功能”是選擇任意的掃描點和參數，最多進行16點的判定。
阻抗分析儀IM7580系列：比較器功能
使用比較器功能，可以確定測量值是否進入了任意設置的判定區域內。
適用于判定樣品是否合格的功能。
阻抗分析儀IM7580系列：接觸檢查功能
使用接觸檢查功能，能夠檢查樣品和測量端口的接觸狀態，并確認接觸不良情況和連接狀態。
阻抗分析儀IM7580系列：測試頭的連接方法
測試頭的連接線連接阻抗分析儀。
稍微彎曲扭力扳手的手柄后擰緊螺母（0.56 N?m）。
請注意不要擰過頭。
日本HIOKI日置阻抗分析儀IM7585 產品參數：
| 測量模式 | LCR（LCR測量），分析（掃頻測量），連續測量 |
| 測量參數 | Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q |
| 精度保證范圍 | 100 mΩ~5 kΩ |
| 顯示范圍 | Z: 0.00m~9.99999 GΩ / Rs, Rp, X: ± (0.00 m~9.99999 GΩ) |
| Ls, Lp: ± (0.00000 n~9.99999 GH) / Q: ± (0.00~9999.99) | |
| θ: ± (0.000°~999.999°), Cs, Cp: ± (0.00000 p~9.99999 GF) | |
| D: ± (0.00000~9.99999), Y: (0.000 n~9.99999 GS) | |
| G, B: ± (0.000 n~9.99999 GS), Δ%: ± (0.000 %~999.999 %) | |
| 基本精度 | Z: ±0.65 % rdg. θ: ±0.38° |
| 測量頻率 | 1 MHz~1.3 GHz (設置分辨率100kHz) |
| 測量信號電平 | 功率?(dbm)模式: -40.0 dBm~ +1.0 dBm |
| 電壓?(V)模式: 4 mV~502 mVrms | |
| 電流?( I )模式: 0.09 mA~20.02 mArms | |
| 輸出阻抗 | 50 Ω (10 MHz時) |
| 顯示 | 彩色TFT8.4英寸、觸屏 |
| 測量時間 | 最快0.5ms（FAST、模擬測量時間、代表值） |
| 功能 | 接觸檢查、比較器、BIN判定（分類功能）、面板讀取·保存、存儲功能、等效電路分析、相關補償 |
| 接口 | EXT I/O (處理器), USB通訊, U盤, LAN |
| RS-232C (選件), GP-IB (選件) | |
| 電源 | AC 100~240 V, 50/60 Hz, 70 VA max |
| 體積和重量 | 主機: 215W × 200H × 348D mm, 8.0 kg |
| 測試頭: 90W × 64H × 24D mm, 300 g | |
| 附件 | 電源線?×1,?測試頭?×1,?連接線?×1,?使用說明書?×1, CD-R (通訊使用說明書) ×1 |
 |
|
