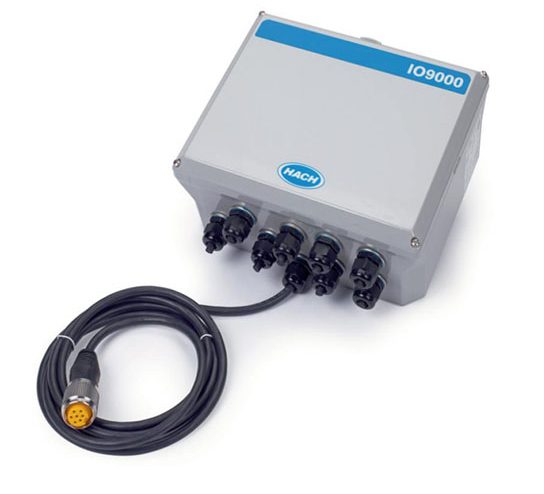

HACH哈希 AS950 IO9000輸入/輸出模塊產品介紹：
產品型號：IO9000
產品品牌：HACH哈希
產品類別：采樣器模塊
產品備注：輸入/輸出模塊
HACH哈希 AS950 IO9000輸入/輸出模塊產品簡介：
多功能性
AS950采樣器使用IO9000模塊進行數字和模擬輸入及輸出。配上IO9000模塊后， AS950可提供比以往任何哈希采樣器更多的輸入和輸出選項。IO9000配備兩個版本以增加通用性； IO9001可用于簡單的應用，只需一個高電壓繼電器，而IO9004則應用于滿載。 更多細節參見技術規范。
輸出
數字輸出可用來指示報警或事件。 0 / 4-20毫安模擬輸出可用于將信息發送到SCADA系統，如液位、流速、流量、pH值等等。報警和事件的范例包括：傳感器超限（流量相關，水質相關，內部溫度或環境溫度）、程序已啟動、程序已完成、正在取樣、瓶滿（單瓶）、泵正向運行、泵反向運行、泵故障、分配器錯誤、電源故障，或主電池電量低等。
輸入
0 / 4-20mA的模擬輸入可用于第三方傳感器與AS950的連通。一旦連通，就可以像在應用程序中的哈希傳感器一樣使用模擬過程測量，如設定報警或基于事件的采樣等等。此外，可在用戶界面上用哈希傳感器和外部輔助設備監測第三方測量。 數字輸入可用于來自SCADA系統的控制信號或將 PLC 作為采樣控制器使用。
繼電器
與數字輸出相同，繼電器輸出可用于指示警報或事件。 不同的是，繼電器可轉換交流電電壓，用于控制需高功率電壓的功能。 例如，用于警示燈或音頻信號，切換導流閥或閘門，或向另一臺設備發出控制信號。
HACH哈希 AS950 IO9000輸入/輸出模塊產品技術參數：
IO9001/IO9004 通用
存儲溫度 -40~80 °C
工作溫度 -40~50 °C
存儲/工作濕度 100%，無冷凝，
海拔 2000 米
認證 CETLus
機械性能 – IO9001/IO9004
防護等級 NEMA 4X, IP 66
外殼材料 聚碳酸酯(UL94 VO),硬件 18-8SS
外殼尺寸 外殼及所提供的安裝支架
(長 x 寬 x 深) 9.71*11.82*5.12英寸
設備電纜 2.74米 (9 英尺)
外殼輸入 IO9001: 1 為高壓端口,
電纜入口 0為低壓端口
IO9004:高壓端口；4條電纜套管(容納電纜直徑為0.170″-0.450″)
低壓端口： 4條電纜套管(容納電纜直徑為：0.170″-0.450″)
所有端口接受用戶安裝的?“（16mm）的商品規格軟管
重量 2.5 kg (5.5 磅)
安裝 安裝支架和硬件包括在內
電纜連接 螺絲端子板
電氣性能 – IO9001/IO9004
電能輸入 由控制器供電
電氣性能– IO9001
高壓繼電器
C型（ SPDT ）一個常開觸點，一個常閉觸點，現場可接線，對應到報警事件
*額定電壓（觸點斷開）：20VAC –rms到230V –rms
*額定電流（觸點閉合）：6mAac-rms 到 500mAac-rms
注：低于最低規定水平繼電器可能無法按期望關閉或打開。
導線規格： 20 AWG 到 14 AWG實芯線或銅絞線
電氣性能– IO9004
數字輸出
(4) 個低電壓閉合觸點，對應到報警事件。
*±30Vdc max, 150mAdc
*20Vac-rms, 150mAac-rms
導線規格：24 AWG 到 16 AWG實芯線或銅絞線
高壓繼電器
4 個C型（ SPDT ），一個常開觸點，一個常閉觸點，現場可接線，對應到報警事件
*額定電壓（觸點斷開）： 20VAC –rms到230V –rms
*額定電流（觸點閉合）：6mAac-rms 到 500mAac-rms
注：低于最低規定水平繼電器可能無法按期望關閉或打開。
導線規格：20 AWG 到 14 AWG實芯線或銅絞線
模擬輸出
(3) 個0/4-20mA 輸出，映射記錄的模擬量測量值 如液位、速度、流量、pH值） – 可以作為回路供電或自供電
*精度： -40 到 50 oC為 FSR的0.8%
-10 to 50 oC為 FSR 的0.4%
*分辨率：< FSR的0.05%
*外部回路電源電壓：最大18V
*內部回路電源電壓：最小 14V，最大18V
* 最小循環阻抗：0Ω
負擔電壓： 25mA時最大為3.6V
導線規格： 24 AWG 到 16 AWG實芯線或銅絞線
模擬輸入
（2）個0/4-20mA的通用輸入，映射外部進程為可記錄的測量項（例如，第三方超聲波液位）。
電流輸入模式：
*精度 -40 到 50 oC 為FSR 的0.5%
-10 to 50 oC 為FSR的0.3%
*分辨率： < FSR的0.05%
*回路電源電壓：最大18V（參考（-）輸入
*負荷：最大 108Ω +最大 0.4V
數字輸入
* (4) 個，對應于基于事件的采樣。
* 輸入電壓范圍（輸入引腳）： 0V至25Vpeak
*輸入電阻（輸入引腳）： 120kΩ （典型值）
*默認內部閾值： 1.5V （典型值）
* 輸入電壓范圍（閾值引腳）：5V至25Vpeak
* 使用Vth輸入時的閾值：0.5 * Vth（典型值）
導線規格：24 AWG至16 AWG實芯線或銅絞線，10kΩ，上拉到外部電壓。
用戶校正
2點線性用戶校正，用于通過控制器用戶接口的模擬輸出和模擬輸入
*如有變更，恕不另行通知。
 |
|
