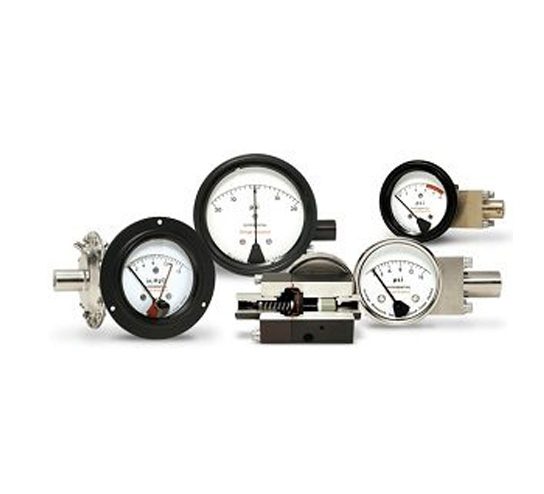

美國Orange Research 1502/1533膜片式差壓表/開關/變送器 產品簡介：
產品型號：1502/1533
產品品牌：美國Orange Research
產品類別：壓差計
產品備注：差壓表/開關/變送器
美國Orange Research 1502/1533膜片式差壓表/開關/變送器 產品概述：
隔膜型差壓儀表廣泛應用高低壓間可能存在零漂的情況下。1502和1533系列的隔膜和活塞-磁鐵的結合安裝將活塞區域完全密封。其可以測量相對較高的差壓。開關輸出或繼電器輸出使，應選擇1533系列。
1502DS開關和1502DGS表開關可以帶一個SPST或者SPDT開關。1533DS開關和1533DGS表開關可以帶一個或兩個SPST或SPDT開關或者DPDT繼電器。1533系列差壓表帶有NEMA-4外殼。標準的密封材質是丁納橡膠-N，其它的材質也可以選擇。標準的端口為1/4嵌入式NPT；其它的端口類型也可以選擇。精度為量程的±2%。
活塞-磁鐵與隔膜組裝起來其作用相當于一個差壓傳感器。隔膜將活塞區域密封并且可以耐高壓以防變形。作用在隔膜上的壓力變化引起了活塞-磁鐵的運動，并且其運動距離正比于這個壓力變化。活塞-磁鐵的運動引起了磁性指針的運動，指針將指示差壓值。活塞-磁鐵的運動也會引起開關的動作（報警和過程控制）?？烧{彈簧可以將指針設置到零點并且決定量程。
當介質為粘性液體或者化學制品時，隔膜密封（不是由OR公司提供）可以將差壓表和液體分離。最小的隔膜尺寸是0.22立方英尺。
1502系列：主體和濕材可以是氧化鋁，316不銹鋼，PVC，或者銅?？梢詼y量的線性壓力高達3000psig（ 除了PVC材質，不能超過100 psig）。嵌入式端口和后部端口都可以帶表。開關和表-開關模型帶有一個外部開關。當需要雙
1533系列：與1502系列類似,1533表-開關系列也有旋轉隔膜，但是其可測量的差壓更大可高達300psid，線壓最高達3000 psig。除此以外，
安裝現場需要防水,防油,防塵時，可以在NEMA-4外殼中安裝一個或兩個開關也可以是一個DPDT繼電器。主體和濕材可以是氧化鋁，316不銹鋼，但其只可以選擇嵌入式端口。
美國Orange Research 1502/1533膜片式差壓表/開關/變送器 產品參數：
| 型號 | 類型 | 差壓范圍 | 最大線壓（psig） |
| 1502DG | 表 | 0~5—0~100psid | 3000 |
| 1502DS | 開關 | 0~5—0~100psid | 3000 |
| 1502DGS | 表—開關 | 0~5—0~100psid | 3000 |
| 1533DS | 表 | 0~5—0~300psid | 3000 |
| 1533DGS | 表-開關 | 0~5—0~300psid | 3000 |
| 1301PG | 表 | 0~125—0~1000psid | 5000 |
選型：Orange公司的編號系統將公司產品分類編號，以便用戶可以收到所需的產品。請從以下的八個目錄中每個目錄選出一個項目即可。
Model no.–porting–body–dial diam–dial case__switch__range__option__
選型舉例:1502DGS-1A-2.5L-A-0-50psid-2V
1.Model no.–類型：1502DG 1502DS 1502DGS 1533DS 1533DGS
2.porting–端口：（1/4NPT）
1—嵌入式(標準)
4—背面(n/a 1533)
3—底部(n/a 1533)
3.body–主體材料
A——陽極氧化鋁
C——316不銹鋼
D——PVC(n/a 1533 最大線壓100psi)
E——銅(n/a 1533)
4．dial diam–表盤直徑（只適合PG和PGS模型）
2.5” 3.5 ” 4.5 ” 6.0”
5．dial case__表盤類型（只適合PG和PGS模型）
L___玻璃框
B——機械(n/a2.5”)——標準選項
F——法蘭打孔(n/a 1533)
C——卡箍(n/a2.5”， n/a 1533)
6．switch__開關類型（表或表-開關）
A—SPST N.O(A-A——兩個開關)
B—SPSTN .C(B-B——兩個開關)
C—SPDT(C-C——兩個開關)
R2—繼電器(標準:115VAC線圈)
7。range__.量程
8.option__選項
1—1/2NPT端口
2—塑料鏡頭
3—表盤填充液
4—follower指針
5—磁鐵和彈簧（有聚四氟乙烯涂層）
O形圈密封（可選）
B=Buna（丁納橡膠）
E=EPDM（三元乙丙橡膠）
F=Fluorosilicone（氟硅氧烷）
V=Viton
