儀器所屬分類：其他量具 => 無損檢測
德國MIKROMETRY
德國MIKROMETRY 激光測徑儀MDL-010 產品介紹：
產品型號：MDL-010
產品品牌：德國MIKROMETRY
產品類別：激光測徑儀
產品備注：高精度激光測徑儀
德國MIKROMETRY 激光測徑儀MDL-010 產品特點：
合并顯示器和主機，采用整體設計，整體體積小巧，顯示面板的方式可為選擇。
采用激光掃描技術，高精度測量，最高為0.01μm分辨率。
采用SMD電路、體積小、重量輕、抗干擾強。
儀器具備RS485通訊接口，含自由口通信和MODBUSRUT格式通訊，可與PLC或電腦通訊。
不受外界雜光和煙霧影響測量穩定性。
儀器配置報警輸出接口，可外接報警器。
激光測徑儀測量原理
見下圖，由半導體激光器“a”發出激光束，通過電機“c”帶動八棱鏡“b”高速旋轉，將激光器光束掃描通過棱鏡“d”轉換為平行光通過測試區（GATE），當測試區有被測物“e”時，其會遮擋住部份平行光，并通過聚焦棱鏡“f”在光電接收管上轉換成低電平；而沒有被測物遮擋的平行光則轉換為高電平，通過計算低電平的掃描時間，則可計算出被測物在激光束掃描方向的外徑值，寬度值或厚度值。
數據采集軟件
產品應用圖例
刀具刀柄，軸外徑測量方案

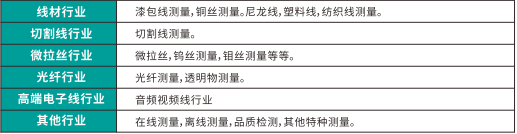

產品應用

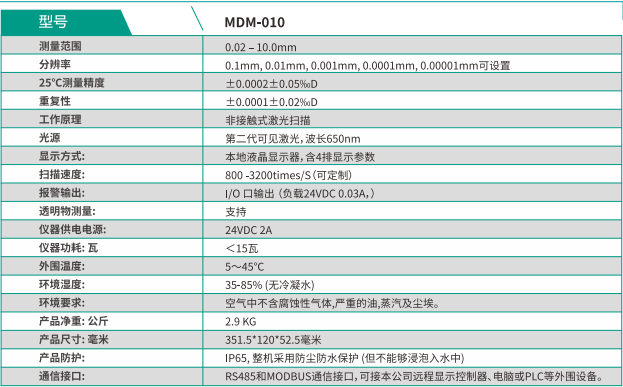

技術參數
MDL-010, 密克微測, 德國MIKROMETRY, 測徑儀, 激光測徑儀
 |
|
