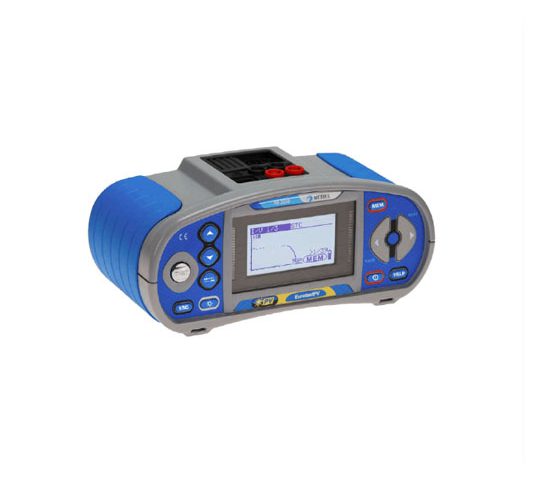

德國METREL美翠MI3108光伏系統電氣綜合測試儀 產品概述：
產品型號：MI3108
產品品牌：德國METREL美翠
產品類別：電氣綜合測試儀
產品備注：光伏系統電氣綜合測試儀
德國METREL美翠MI2166電氣測試模擬演示板 產品簡介：
MI3108集光伏測試和電氣安裝安全測試于一體，能夠根據EN61557標準進行電氣安裝安全的全部測試，也能進行單相光伏系統的所有測試。包括根據EN62446進行的測試，I/V特性測試、計算STC值、在逆變器的直流和交流側進行功率測量。MI3108的直流工作條件是電壓達1000V，電流15A。采用光伏專用安全探頭可保證操作人員的安全。
德國METREL美翠MI2166電氣測試模擬演示板 產品特點：
– 光伏：計算STC值；效率計算；圖形顯示I/V曲線；2電壓通道、2電流通道可同時測量交流和直流側；可選PV遠程模塊（A1378）同時測量光照度和模塊溫度。
– 電氣安裝：自動漏電開關測試程序；支持B型漏電開關；接地電阻測量；內置保險絲表用于自動評價線路、回路阻抗結果；在線監測3個電壓；示波器功能；回路阻抗測試不觸發漏電開關；單相功率、電能、諧波（11次）測量。
– 大內存，可保存1800個測量結果或500個I/V曲線加500個電氣測試結果
– 128 x 64帶背光點陣液晶顯示；內置帶連接圖案的幫助菜單
– 6節5號充電電池供電，帶內置充電電路
– 帶RS232和USB通訊接口
– Eurolink PRO軟件用于數據；Eurolink PROPlus 用于建立的分析
– 過壓保護：1000V DC/CATII；600V/CATIII； 300V/CAT IV
– 尺寸：230 x 103 x 115 mm
– 重量：1.3公斤
德國METREL美翠MI2166電氣測試模擬演示板 產品標準：
– 功能：IEC/EN61557 系列、IEC62446（光伏）
– 其它測試標準：BS 7671；EN 61008； EN 61009；EN 60364-4-41；AS/NZ 3760
– 電磁兼容：EN 61326
– 安全 (LVD)：EN 61010-1； EN 61010-2-030；EN 61010-031； EN 61010-2-032
德國METREL美翠MI2166電氣測試模擬演示板 測量功能：
– 光伏直流側：電壓、電流、功率、電能；開路電壓（Uoc）、短路電流（Isc）；光伏模塊和陣列的I/V曲線；光照度；模塊溫度。
– 光伏交流側：電壓、電流、頻率、功率、PF、電能、諧波。光伏模塊效率、逆變器效率，PV系統效率計算。
– 電氣安裝安全測試：絕緣電阻；PE導線連續性；線路阻抗；回路阻抗（不觸發漏電開關）；RCD漏電開關測試（AC、A、B型）；接地電阻測試；交流電流測試（負載電流或泄漏電流）；電壓、頻率、相序測試；功率、電能、諧波測試。
德國METREL美翠MI2166電氣測試模擬演示板 產品參數：
| 功能 | 測量范圍 | |
| 光伏安裝測量 | ||
| 電壓 | 0-999V DC | 1.5%讀數+5位 |
| 0-999V AC | 1.5%讀數+3位 | |
| 0-999V DC （I/V曲線） | 2%讀數+2位 | |
| 電流 | 0.0mA-300A DC（直流側） | 1.5%讀數+5位 |
| 0.0mA-300A AC（交流側） | 1.5%讀數+3位 | |
| 0.00A-15A DC | 2%讀數+3位 | |
| 功率 | 0-200kW （直流側） | 2.5%讀數+6位 |
| 0-15kW(I/V曲線) | 3%讀數+5位 | |
| 電能 | 0.000Wh-1999kWh | |
| U/I曲線 | 1000V/15A/15kW | |
| 諧波 | 分析到11次 | |
| 光照度 | 0-2000W/m2 | 5%讀數+5位 |
| 溫度 | -10 ℃到85℃ | 5位 |
| 電氣安裝測量 | ||
| 絕緣電阻（EN61557-2） | U = 50, 100, 250 VDC: | |
| 達到199.9 MΩ | 5%讀數+3位 | |
| U = 500 VDC, 1 kVDC: | ||
| 達到199.9 MΩ | 5%讀數+3位 | |
| 200mA連續性（EN61557-4） | 0.00Ω-1999Ω | 5%讀數+3位 |
| 連續性（7mA） | 0.0Ω-1999Ω | 5%讀數+3位 |
| 回路阻抗（EN61557-3） | 0.00Ω-9.99kΩ | 5%讀數+5位 |
| 線路阻抗（EN61558-3） | 0.00Ω-9.99kΩ | 5%讀數+5位 |
| 電壓 | 0V-550V AC | 2%讀數+2位 |
| 頻率 | 0.00Hz-499.9Hz | 0.2%讀數+1位 |
| 相序（EN61557-7） | 1、2、3或3、2、1 | |
| 漏電開關測（EN61557-6） | 10mA、30mA、100mA、300mA、500mA、1A | |
| 接觸電壓（UC） | 0.0V-99.9V | （-0到+15%）讀數 |
| 動作時間 | 0ms到 | 1ms |
| 動作電流 | (0.2-2.2) I△N | 0.1I△N |
| 接地電阻（EN61557-5） | 0.00 Ω-9999 Ω | 5%讀數+5位 |
 |
|
