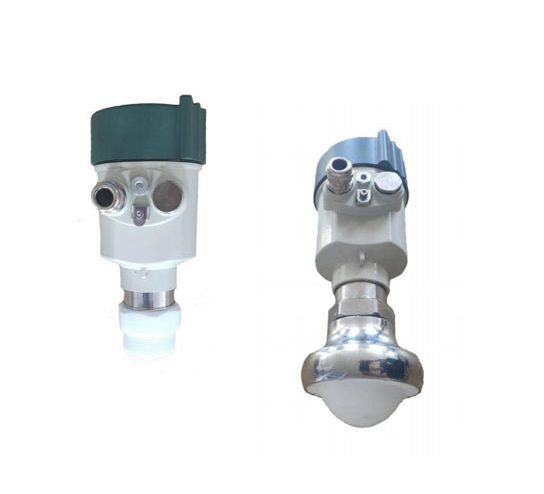

PLYN-119 76-81GHz連續調頻波雷達物位計 產品簡介：
PLYN-119 76-81GHz調頻波 雷達產品（也稱毫米波雷達），由于它采用比 Ku 波段雷達頻率更高的毫米波波段，在遠程目標探測、強煙霧粉塵環境下，遠距離 成像、多光譜成像等方面有重要的應用，且能夠探測比微波雷達更小的目標和實 現更精確的定位，具有更高的分辨率和更強的保密性。 什么是毫米波電磁波：通常將 30-300GHz 的頻域（波長為 1~10 毫米）的電磁波 稱毫米波，它位于微波與遠紅外波相交疊的波長范圍，因而兼有兩種波普的特點。 本產品 76-81GHz 波段是人類目前為止了解和應用開發最少的區域，具有以下幾 個特性。
? 很好的瞬態性能：本波段的電磁脈沖的脈寬可以窄在亞皮秒級，因此， 它可以用于對各種材料進行時間分辨研究，測量分子結構；通過取樣測量技 術，能夠有效地抑制遠紅背景噪聲的干擾。
? 有很寬的寬帶：本波段脈沖源通常只需要幾個周期的電磁波震蕩，與許多生 物大分子的振動和轉動能級、電介質、半導體、超導、薄膜材料的分子振動 能級的波段接近。因此，本波段光譜可作為探測材料在毫米波波段信息的一 種有效的手段，非常適合于測量材料吸收光譜，可用于進行定性鑒別應用。
? 相干性：相干電流驅動的偶極子振蕩產生或是相干的激光脈沖非線性差頻效 應產生；
? 低能性：毫米波光子能量只有幾個毫電子伏，不會出現 X 射線電離和破壞待 檢測物質的現象，因此不容易破壞待檢測物質。
? 強穿透性：對于非極性物質有很強的穿透力，許多非金屬非極性材料對本波 段射線吸收較小，因此，可用于探測材料內部結構。如，陶瓷/硬紙板/塑料 制品/泡沫等對本波段電磁輻射是透明的，也可用于機場/車站安全監測，比 如探查機械/爆炸物和毒品，或用于電路板焊接檢測。
? 易被極性分子吸收：本波段在非均勻的物質中有較少的散射，能夠探測和測 量水汽含量等。也可以通過分析它們特征譜研究物質成分或進行質量控制。 作為用于工業測量領域的 78GHz 波段雷達，高精度、非接觸式物位和液位測量， 具有其他普通微波脈沖雷達、導波雷達不可比擬的優勢，機窄的波束和穿透能力， 更能適應超復雜的工況，而不減弱測量性能。
PLYN-119 76-81GHz連續調頻波雷達物位計 功能特點：
? 76GHz-81GHz 調頻波雷達
? 5GHz 超大調頻掃描頻率寬度，應用面廣
? 支持標準 HART、RS485/MODBUS 總線協議
? 支持上位機設置軟件、罐旁表等操作方式
? 24VDC 供電
? 簡單的安裝結構，適應現場各種安裝形態
PLYN-119 76-81GHz連續調頻波雷達物位計 產品應用：
? 產品電磁波發射角小于 3°，適合于狹窄空間或導波管道測量
? 產品可以達到 150M 測量范圍，適合于超大儲罐的測量
? 產品測量盲區在 7-8CM 范圍，適合于小型儲罐的測量
? 產品具有極高的測量精度，適合作為高精度劑量計測量
? 產品具有豐富的回波處理算法和各類工況環境的經驗數據；對強粉塵、蒸汽 等極惡劣工況或帶攪拌、加熱棒等特殊過程倉儲罐體應用，具有其他同類產 品所沒有的獨特優勢。
PLYN-119 76-81GHz連續調頻波雷達物位計 產品參數：
| 發射頻率 | 76GHz~81GHz，調頻掃描頻率寬度 5GHz |
| 測量范圍 | 0.1~120m |
| 測量分辨率 | 3cm |
| 測量精度 | ±1mm |
| 波束角 | 3° |
| 使用介電常數范圍 | >=2 |
| 供電范圍 | 18~28.0VDC，四線制（＜1W） |
| 通訊方式 | HART/MODBUS 總線 |
| 信號輸出 | 4~20mA（with HART 總線）或 RS-485 |
| 故障輸出 | 3.8mA、4mA，20mA，22mA，保持 |
| 現場操作/編程 | 128×64 點陣顯示屏/4 按鍵，可配置 上位機設置軟件 |
| 工業溫度/濕度 | 零下4~85℃/≤95%RH |
| 外殼材質 | 鋁合金、不銹鋼 |
| 天線類型 | 透鏡天線，可配透鏡天線護罩/防腐型天線/天線散熱膏/石英隔離法蘭盤 |
| 過程壓力 | -0.1~2MPa |
| 產品尺寸 | ?100*270mm |
| 電纜入口 | M20*1.5 |
| 推薦線纜 | AWG18 或 0.75mm2 |
| 防護等級 | IP68 |
| 安裝方式 | 螺紋或法蘭 |
| 凈重/毛重量 | 2.480Kg/2.995Kg |
| 包裝箱尺寸 | 370*270*180mm |
