產品簡介：
產品品牌：里奇
產品型號：SR-24
產品類別：管線定位儀
產品備注：管線定位儀
產品概述：
?SR-24 管線定位儀，帶 Bluetooth? 和 GPS 功能
?SR-24 是一種采用 GPS 和 Bluetooth? 技術的精密管線定位儀表，適合方便地與內部數據采集設備集成。
?SR-24 的全向天線能夠捕獲完整信號場，便于獲得信號并跟蹤其路徑。接收器顯示管線位置以及在顯示屏上的方向，提供直觀的定位體驗。為了增加信心，通過聲音和視覺警告通知操作員信號場的形狀是否變化，以便采取適當的操作避免弄錯管線位置。
?RIDGID SeekTech SR-24 接收器和 RIDGID SeekTechST-33Q+ 發射器都配備藍牙功能?，使得這些單元在操作期間可相互通信。這兩個單元開啟藍牙功能之后，SR-24 可在定位過程中遠程控制發射機的屏幕并控制其操作，無需來回走動更改發射器的設定。
| 藍牙技術參數 | |
| 類型 | 1 級 |
| 配置文件 | RFCOMM |
| 發射功率 | 19 dBm |
| 接收器靈敏度 | -92 dBm |
| *大標準工作范圍* | 100 米 ? 200 米 （328 英尺 ? 656 英尺） |
| *有效距離可能會有變化 | |
產品特點：
?大顯示屏 – 顯示管線的預計位置、方向和深度。
?全向天線 – 可捕獲完整的信號場，以提高速度和精度。
?內置 GPS – 追蹤位置坐標以進行標測和 GIS 應用。
?Bluetooth 技術 – 可將數據流傳輸到智能手機、平板電腦或高精度 GPS 設備。
?智能手機/平板應用 – 可映射多個軌跡和導航點，并導出到 GIS 軟件。
?可以跟蹤 10 Hz 到 35 kHz 的任何頻率
RIDGIDtrax
?利用 RIDGIDtrax，可進行基本地下管線實時標測。通過無線方式將安卓或 iOS 設備連接到 RIDGID? SR-24 管線定位儀，RIDGIDtrax 將顯示目錄管線的 GPS 位置和深度。識別管線的類型（水、氣、電等），并在同一地圖上顯示多條管線。*終地圖可保存后在應用中查看，也可導出為 *.KMZ 文件后用于流行的 GIS 程序，例如 Google Earth ?。
產品參數：
| 有源探測模式* | 128 Hz、1 kHz、8 kHz 和 33 kHz |
| 無源功率跟蹤 | 50 Hz、60 Hz、<4 kHz 寬帶 |
| 無源無線電探測模式 | 4 kHz-15 kHz、15 kHz-36 kHz |
| 信號發生器模式 * | 16 Hz、512 Hz、640 Hz、850 Hz、8 kHz、16 kHz、33 kHz |
| 電源 | 4 芯電池（附帶）。 |
| 電池壽命 | 大約 16 小時 |
| 重量 | 3.6 lb (1.6 kg) |
| 無線技術 | Bluetooth 1 級 |
| 無線范圍 | 200 碼（183 米） |
| GPS 平均精度 | 小于 8.2’ (2.5 m) |
| 符合 FCC A 類和 EN 55022 A 類要求 | |
| *用戶可設置從 10 Hz 到 35 kHz 的 30 個的頻率。 |
龐羽梁儀器儀表（上海）有限公司是俄羅斯品牌TECHNO-AC的中國總代理商
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器和聲學故障檢測器 Success ATG-127E 產品簡介：
產品型號：ATG-127E
產品品牌：泰克諾AC’TECHNO-AC’
產品類別：管線探測儀
產品備注：電纜定位器和聲學故障檢測器
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器和聲學故障檢測器 Success ATG-127E 產品概述：
帶有多頻發射器的高科技套件，用于埋地設施檢測和聲學電纜故障檢測。
接收器頻率：50(60) Hz / 100(120) Hz / 512 Hz / 1024 Hz / 8192 Hz / 33 kHz
發射器 – 120W，頻率范圍：200 至 9999 Hz
存儲 31 個信號電平并顯示圖形
顯示屏上信號的視覺指示：刻度、圖形和頻譜
測量序列、最大和最小信號電平的圖形可視化（移動圖表）
聲音指示
帶寬選擇
頻譜（和“過濾”）信號的兩段指示
輕的
長時間佩戴舒適
液晶顯示器
保修：1年
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器和聲學故障檢測器 Success ATG-127E 產品特征：
地下公用設施的高精度定位可達 6 m
發射器 – 120W，頻率范圍：200 至 9999 Hz
追蹤距離為距離發射器連接處 5 公里
通過非接觸方法檢測電纜絕緣劣化：信號電平急劇下降，通過使用傳感器 DODK（額外工具），相位“雙頻”方法“Δφ”和“雙頻”幅度“ΔA”法
通過接觸方式檢測電纜的絕緣劣化 : Sensor DKI (extra tool)
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器和聲學故障檢測器 Success ATG-127E 產品應用：
通過電磁法和聲學法進行電纜故障定位（帶高壓脈沖發射器，不包含在套裝中）
通過接觸和非接觸方法檢測電纜的絕緣劣化
檢測深度達 6 m 的電纜
檢測深度達 6 m 的金屬管道
地面施工前勘察地面
“寬帶”模式
距發射機連接處的跟蹤距離可達 5 公里
間接測量深度
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器和聲學故障檢測器 Success ATG-127E 產品參數：
| 接收器?AP-027?技術規格 | ||
| 范圍 | 追蹤 | 泄漏檢測 |
| 接受信號的類型 | 連續/脈沖 | 連續信號 |
| 接收器濾波器的頻率 | 準諧振濾波器的中心頻率?50?至?60 Hz、100?至?450 Hz?至?50 Hz、120?至?540 Hz?至?60 Hz、512 Hz / 1024 Hz / 8192 Hz/ 33kHz | 范圍限制“低于” 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 kHz?范圍限制“高于” 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 kHz |
| ?寬帶?，（工作模式） | 0.05?至?8.6 kHz | 0,09?至?2,20 kHz |
| 增益系數 | 100分貝 | 120分貝 |
| 視覺指示 | 液晶顯示?-所選模式和參數的符號和含義。 | |
| 輸出信號電平的動畫（移動）比例 | ||
| 輸出信號電平的數字值和動畫（移動）刻度 | ||
| 輸出信號電平的圖形（移動圖）?–?輸出信號電平的頻率內容 | ||
| 保存在“存儲器”中的輸出信號電平的數字和圖形顯示 | ||
| 聲音指示 | 耳機自然寬帶或過濾信號 | |
| 耳機合成聲音。調頻 | —— | |
| 內置發射器?–?合成聲音。調頻 | —— | |
| 供應 | 電壓?4…7 V. –?堿性電池?АА?類型?1,5 V（4?個）。 | |
| 連續運行時間不少于 | 20小時 | |
| 環境溫度 | -20°С至+50°С | |
| 防護等級 | IP54 | |
| 接收器?AP-027?尺寸 | 220×102×42（毫米） | |
| 電子單元重量 | 0,46?公斤 | |
| AG-120 規格 | ||
| 傳輸信號頻率 | ||
| 頻率?f1、f2、f3（內存中固定的三個頻率），Hz | 范圍?200?至?9999（在分辨率為?1 Hz?和精度為?±0.05% Hz?的范圍內選擇，并輸入獨立于電源的存儲器中） | |
| 頻率?f4（一個“臨時”），Hz | 范圍?200?到?9999（選擇而不是??fixed??之一，不輸入到內存中，通電時存在） | |
| 生成模式 | ||
| 模式一 | 連續?СО? | |
| 模式?2脈沖持續時間，ms?脈沖頻率，Hz | 短脈沖傳輸?РU? 350 0,7 | |
| 模式?3脈沖持續時間，ms?脈沖頻率，Hz | 三個頻率（交替發送頻率?f1、f2、f3）?3F? 350 1,4 | |
| 輸出參數 | ||
| 輸出電流 | ||
| 手動模式下的最大值：?–?連續和三個頻率生成， – –?脈沖生成，- | 10 15 | |
| 指定用于自動匹配 | 四個值?(I1, I2, I3, I4)?在?0,1?到?9,9?范圍內選擇，分辨率為?0,1?并保存在與電源無關的內存中 | |
| 最大輸出電壓 | ||
| –?在安全模式下工作時，V –?在內部電源下，V –?增加了外部蓄電池?12V，V –?當由電源適配器供電時，V | 24 220 330 140 | |
龐羽梁儀器儀表（上海）有限公司是俄羅斯品牌TECHNO-AC的中國總代理商
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器和聲學故障檢測器 Success ATG-435.15E 產品簡介：
產品型號：ATG-435.15E
產品品牌：泰克諾AC’TECHNO-AC’
產品類別：管線探測儀
產品備注：電纜定位器和聲學故障檢測器
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器和聲學故障檢測器 Success ATG-435.15E 產品概述：
基于接收器 AP-027、EMD-247 傳感器、聲學傳感器 AD-227、跟蹤發射器 AG-105。
接收器頻率：50(60) Hz / 100(120) Hz / 512 Hz / 1024 Hz / 8192 Hz / 33 kHz
無源接收器頻率：電源線檢測，BB 模式
存儲 31 個信號電平并顯示圖形
顯示屏上信號的視覺指示：刻度、圖形和頻譜
測量序列、最大和最小信號電平的圖形可視化（移動圖表）
聲音指示
帶寬選擇
頻譜（和“過濾”）信號的兩段指示
輕的
長時間佩戴舒適
液晶顯示器
發射器頻率：0.5 / 1.0 / 8.2 / 33 kHz
發射器 20W
追蹤距離為距離發射器連接處 3 公里
保修：1年
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器和聲學故障檢測器 Success ATG-435.15E 產品特征：
地下公用設施的高精度定位可達 6 m
聲學電纜故障檢測
追蹤距離為距離發射器連接處 3 公里
通過非接觸方法檢測電纜絕緣劣化：信號電平急劇下降，通過使用傳感器 DODK（額外工具），相位“雙頻”方法“Δφ”和“雙頻”幅度“ΔA”法
通過接觸方式檢測電纜的絕緣劣化：Sensor DKI（額外工具）
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器和聲學故障檢測器 Success ATG-435.15E 產品應用：
通過電磁法和聲學法進行電纜故障定位（帶高壓脈沖發射器，不包含在套裝中）
通過接觸和非接觸方法檢測電纜的絕緣劣化
檢測深度達 6 m 的電纜
檢測深度達 6 m 的金屬管道
地面施工前勘察地面
“寬帶”模式
距發射機連接處的跟蹤距離可達 3 公里
間接測量深度
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器和聲學故障檢測器 Success ATG-435.15E 產品參數：
| 接收器 AP-027 技術規格 | ||
| 范圍 | 追蹤 | 泄漏檢測 |
| 接受信號的類型 | 連續/脈沖 | 連續信號 |
| 接收器濾波器的頻率 | 準諧振濾波器的中心頻率?50?至?60 Hz、100?至?450 Hz?至?50 Hz、120?至?540 Hz?至?60 Hz、512 Hz / 1024 Hz / 8192 Hz / 33 kHz | 范圍限制“低于” 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 kHz?范圍限制“高于” 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 kHz |
| ?寬帶?，（工作模式） | 0.05?至?8.6 kHz | 0,09?至?2,20 kHz |
| 增益系數 | 100分貝 | 120分貝 |
| 視覺指示 | 液晶顯示器-所選模式和參數的符號和含義。 | |
| 輸出信號電平的動畫（移動）比例 | ||
| 輸出信號電平的數字值和動畫（移動）刻度 | ||
| 輸出信號電平的圖形（移動圖）?–?輸出信號電平的頻率內容 | ||
| 保存在“存儲器”中的輸出信號電平的數字和圖形顯示 | ||
| 聲音指示 | 耳機自然寬帶或過濾信號 | |
| 耳機合成聲音。調頻 | —— | |
| 內置發射器?–?合成聲音。調頻 | —— | |
| 供應 | 電壓?4…7 V. –?堿性電池?АА?類型?1,5 V（4?個）。 | |
| 連續運行時間不少于 | 20小時 | |
| 環境溫度 | -20°С至+50°С | |
| 防護等級 | IP54 | |
| 接收器?AP-027?尺寸 | 220×102×42（毫米） | |
| 電子單元重量 | 0,46?公斤 | |

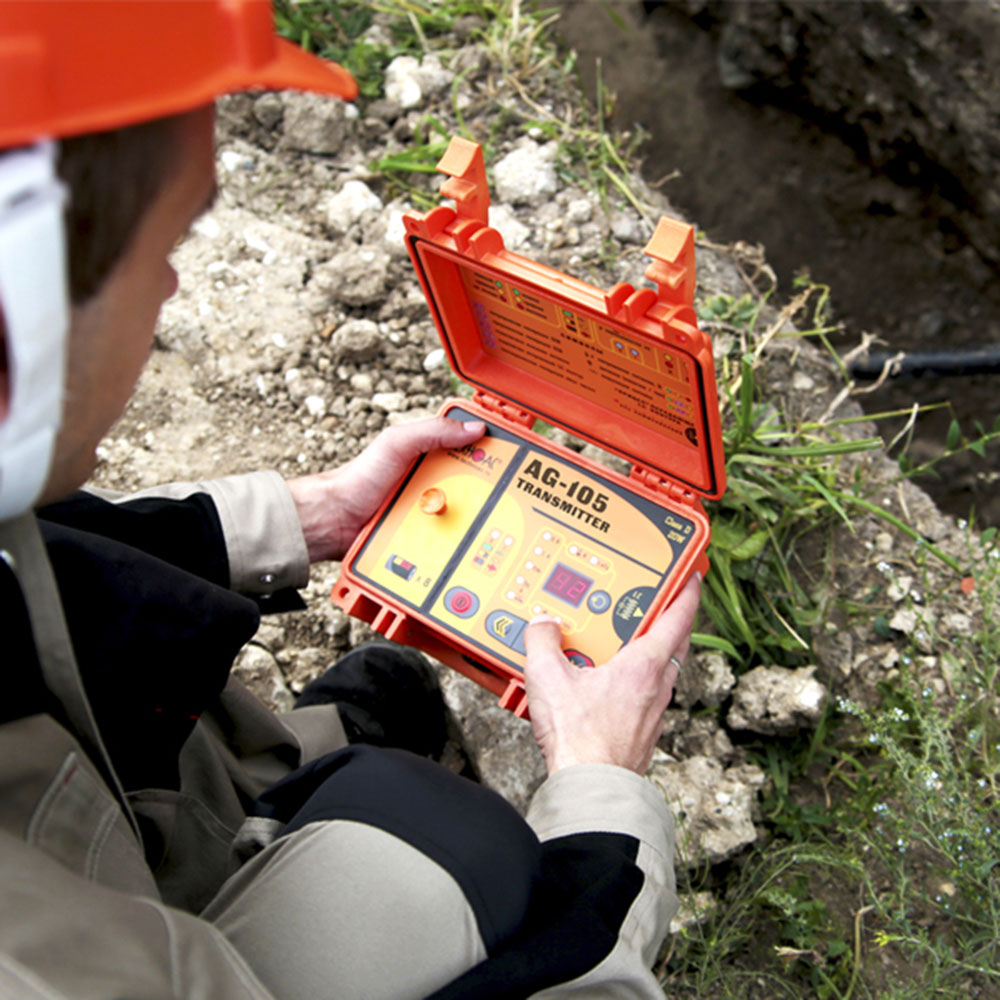

| 發射機?AG-105?技術規格 | ||
| 連續??Co??或脈沖??Pu??信號的頻率，Hz ± 0,1% – ?kHz? | ||
| 加載“夾子”或“夾子” | 512 – ?0.5? / 1024 – ?1.0? / 8192 – ?8.2? / 32768 – ?33? | |
| ?天線?模式 | 8192 – ?8.2? / 32768 – ?33? | |
| 操作模式 | ||
| ?天線?模式 | 內部發射電感? In ?。 | |
| 外置感應發射天線? An ?。 | ||
| ?調制?模式（特殊形式的信號） | 脈沖? Pu ?（正弦信號的短期傳輸）。傳輸持續時間?0.12?秒。傳輸重復頻率?1Hz。 | |
| 雙頻? 2F ?（同時產生1024Hz、8192Hz）。振幅比?4/1（分別）。 | ||
| 電源電壓?12…15V?下的輸出參數 | ||
| 輸出電流，A | ||
| 手動增量下受程序限制， ≥ | 5 –?在頻率?512Hz ?0.5? / 1024Hz ?1.0? / 8192Hz ?8.2? / ?2F? | |
| 3 –?在頻率?32768Hz ?33? | ||
| 由程序設置以通過外部負載“夾子”或“夾子”進行自動調整，≥ | 0,2 –?在頻率?512Hz ?0.5? / 1024Hz ?1.0? / ?2F? | |
| 0,1 –?在頻率?8192Hz ?8.2? / 32768Hz ?33? | ||
| 最大輸出電壓，V | ||
| 取決于?調制?，≥ | 32 –?在雙頻調制模式?2F? | |
| 40 –?在其他模式下 | ||
| 最大輸出功率，W | ||
| 受程序限制，≥ | 20 -在連續??Co??和脈沖??Pu??模式中，頻率為?512Hz ?0.5? / 1024Hz ?1.0? / 8192Hz ?8.2?，負載電阻高達?80Ω?在雙頻模式??2F?，負載電阻高達?50Ω . | |
| 6 –?頻率為?32768Hz ?33?，負載電阻高達?260Ω。 | ||
| 電源 | ||
| 電源電壓的工作范圍 | 振蕩啟動的最低可接受電壓?– 7V。 | |
| 最大允許操作電壓?– 15V。 | ||
| “振蕩”模式下的自動關斷電壓?< 4,2V。 | ||
| 電池組 | 8?個??堿性??電池?1.5V ?type С??推薦?– ?Duracell ? ULTRA?。 | |
| 外部電源（可選） | 電池?12V?（例如汽車）輸出電壓11…14V，最大電流不小于4A。 | |
| 電源適配器АG114М.02.020（基于?GS60A15-P1J ?MEAN WELL??的額外附件）輸出電壓?15V，功率?60W。 | ||
| 操作時間（?生命周期?） | 在電池組運行時，?type Сх8??由所用堿性電池的質量（容量和?負載能力?）定義，在??Co?和?2F??模式下 可以等于4?到?6?小時或從?20?到?30?小時在??Pu??模式下，在??連續??模式??Co? / ?2F??的初始輸出電壓?7W?或脈沖調制模式??Pu??的初始輸出電壓?15W。 | |
| 在外部電源下完全由外部能源特性調節，因此在市電下工作時間是無限的。 | ||
| 操作特點 | ||
| 振蕩過程中輸出電壓的自動控制 | 根據電源的“能量潛力”對輸出功率進行比例控制。 | |
| 設備自動關機 | 在“停止”模式下的電源電壓?< 6,5V。 | |
| 在“振蕩”模式下的電源電壓?< 4,2V。 | ||
| 電源電壓?> 15.5V。 | ||
| 如果超過允許的吸收電流值（確切數字取決于實際模式）。 | ||
| 如果在調整過程中輸出短路（啟動終端放大器的硬件安全系統）。 | ||
| 在不符合振蕩模式設置的情況下，取決于輸出端是否安裝了外部天線（切換到“停止”模式）。 | ||
| 如果在“停止”模式下出現“長”（≈ 100?秒）停機時間（如果未按下按鈕）。 | ||
| 負載調整 | 自動，直至達到特定消耗率或達到負載電流：?– ≥ 0,2A?在頻率?512Hz ?0.5? / 1024Hz ?1.0? / ?2F?；- ≥ 0,1А?在頻率?8192Hz ?8.2? и 32768Hz ?33?。 | |
| 手動后自動調整。 | ||
| 正在檢查的實用程序的連接選項 | ?聯系?與“地球返回”的聯系。 | |
| ?非接觸??連接與內部發射天線??In??的應用。 | ||
| 使用外部感應發射天線??An??進行??非接觸式??連接（與內部發射天線??In??相比，發射強度更高，更容易進入公用設施）。 | ||
| 使用傳輸感應“夾子”的“非接觸式”連接（可以從束中選擇電纜）。 | ||
| 結構參數 | ||
| 功率輸出放大器 | 技術?—?將D?級效率更新至?85%。 | |
| LED指示燈 | 單獨的發光二極管指示參數和模式。 | |
| 數字指示器顯示模式和參數值，還顯示?MULTIMETER?測量的輸出參數，例如：輸出電壓?(V)、負載電流?(A)、負載功率?(W)?和負載電阻?(Ω /kΩ)。 | ||
| 電子單元（外殼）的外形尺寸，不超過，mm。 | 216х180х105mm | |
| 電子單元的重量，不超過，kg | 2 | |
| 運行時允許的環境溫度范圍 | – 30?至?+60°С使用“電池”電源，不建議在低于零的環境溫度下使用設備。 | |
| 防護等級 | IP65（外殼關閉時）。 | |
龐羽梁儀器儀表（上海）有限公司是俄羅斯品牌TECHNO-AC的中國總代理商

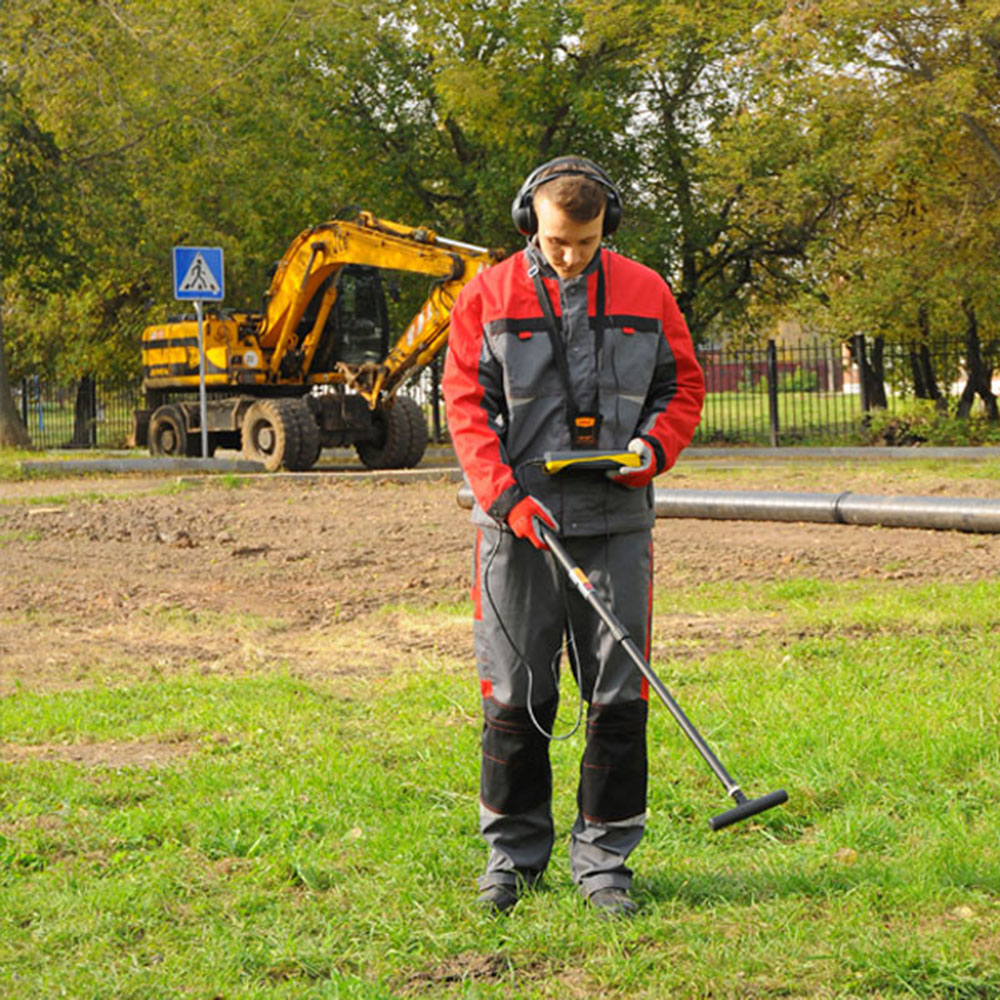

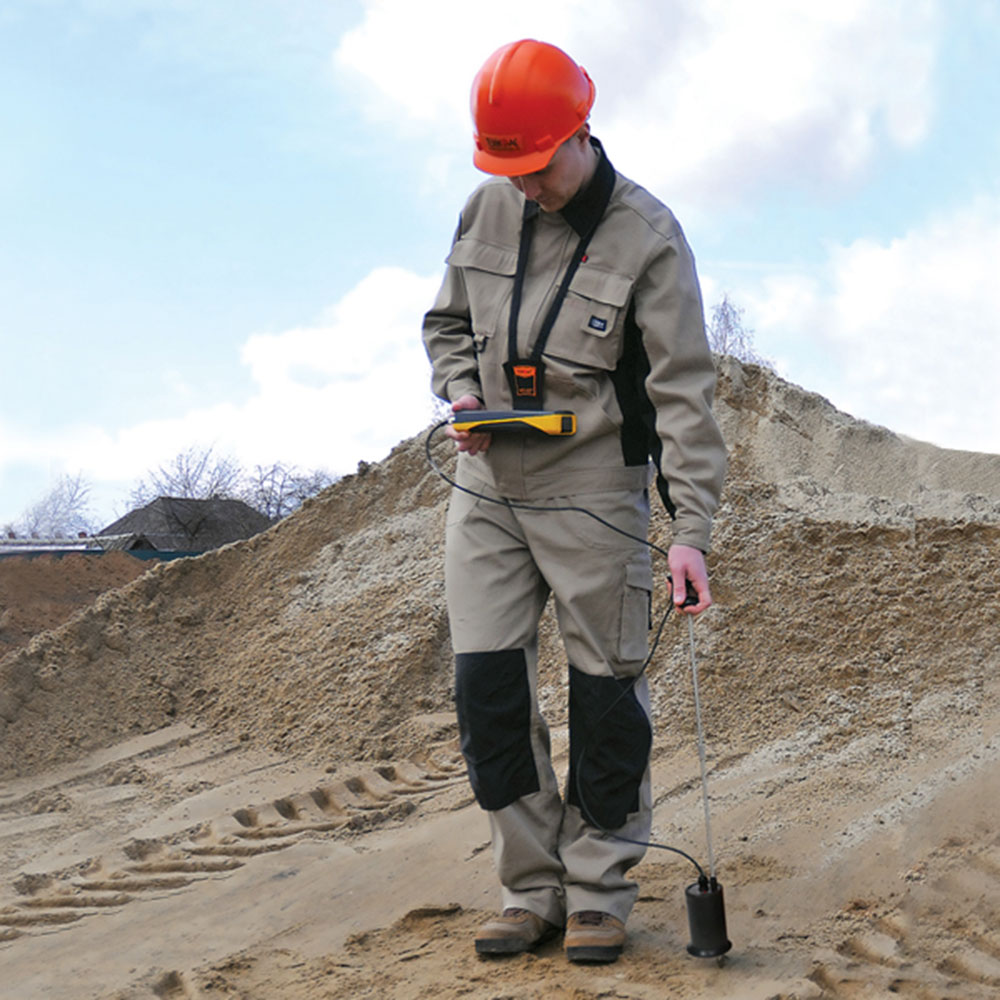

俄羅斯泰克諾AC’TECHNO-AC’電纜定位器和聲學故障檢測器 Success ATP-434E 產品簡介：
產品型號：ATP-434E
產品品牌：泰克諾AC’TECHNO-AC’
產品類別：管線探測儀
產品備注：電纜定位器和聲學故障檢測器
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器和聲學故障檢測器 Success ATP-434E 產品概述：
基于接收器 AP-027、EMD-247 傳感器和聲學傳感器 AD-227。
存儲 31 個信號電平并顯示圖形
顯示屏上信號的視覺指示：刻度、圖形和頻譜
測量序列、最大和最小信號電平的圖形可視化（移動圖表）
聲音指示：自然和合成聲音
寬帶模式：0.05 至 8.6 kHz
寬帶（故障模式）：0.09 至 2.20 kHz
最小和最大追蹤方法
輕的
長時間佩戴舒適
液晶顯示器
保修：1年
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器和聲學故障檢測器 Success ATP-434E 產品特征：
AP-027 數字定位接收器
地下高達 6 m 深度的帶電電纜檢測
聲學電纜故障檢測
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器和聲學故障檢測器 Success ATP-434E 產品應用：
通過被動方法檢測地下達 6 m 深的帶電電纜線路。
電纜故障定位采用電磁法和聲學法（帶高壓脈沖發射器，不包含在套件中）。
通過接觸和非接觸方法檢測電纜的絕緣劣化。
用被動方法測量埋深。
俄羅斯泰克諾AC’TECHNO-AC’電纜定位器和聲學故障檢測器 Success ATP-434E 產品參數：
| 接收器 AP-027 技術規格 | |
| 范圍 | 追蹤 |
| 接受信號的類型 | 連續/脈沖 |
| 接收器濾波器的頻率 | 準諧振濾波器的中心頻率?50?至?60 Hz、100?至?450 Hz?至?50 Hz、120?至?540 Hz?至?60 Hz、512 Hz / 1024 Hz / 8192 Hz/ 33kHz |
| ?寬帶?，（工作模式） | 0.05?至?8.6 kHz |
| 增益系數 | 100分貝 |
| 視覺指示 | 液晶顯示?-所選模式和參數的符號和含義。 |
| 輸出信號電平的動畫（移動）比例 | |
| 輸出信號電平的數字值和動畫（移動）刻度 | |
| 輸出信號電平的圖形（移動圖）?–?輸出信號電平的頻率內容 | |
| 保存在“存儲器”中的輸出信號電平的數字和圖形顯示 | |
| 聲音指示 | 耳機自然寬帶或過濾信號 |
| 耳機合成聲音。調頻 | |
| 內置發射器?–?合成聲音。調頻 | |
| 供應 | 電壓?4?至?7 V。?–?堿性電池?АА?類型?1,5 V（4?個）。 |
| 連續運行時間不少于 | 20小時 |
| 環境溫度 | -20°С至+50°С |
| 防護等級 | IP54 |
| 接收器?AP-027?尺寸 | 220×102×42（毫米） |
| 電子單元重量 | 0,46?公斤 |
俄羅斯’TECHNO-AC’管道電纜定位及泄漏綜合檢測儀Success TPT-522N 產品簡介：
產品型號：TPT-522N
產品品牌：泰克諾AC 、’TECHNO-AC’
產品類別：管線定位儀、泄漏檢測儀、聽漏儀
產品備注：管道電纜定位及泄漏綜合檢測儀
俄羅斯’TECHNO-AC’管道電纜定位及泄漏綜合檢測儀Success TPT-522N 產品概述：
*先J的定位套件，結合三種設備的功能：電纜定位器、漏水檢測器、非金屬管道定位器。具有AP-027接收器、強大的發射器和用于檢測非金屬管道的特殊沖擊裝置。
兩種操作模式：泄漏檢測和路線定位
接收器頻率：50 至 60Hz/100 至 120Hz/512Hz 1024Hz/8192Hz/33kHz
發射頻率：Hz – 512/ 1024/8192
存儲 31 個信號電平并顯示圖形
顯示屏上信號的視覺指示：刻度、圖形和頻譜
測量序列、最大和最小信號電平的圖形可視化（移動圖表）
聲音指示
帶寬選擇
頻譜（和“過濾”）信號的兩段指示
輕的
長時間佩戴舒適
液晶顯示器
保修：1年
俄羅斯’TECHNO-AC’管道電纜定位及泄漏綜合檢測儀Success TPT-522N 產品特征：
AP-027 數字定位接收器
60W AG-144 發射器
聲學泄漏檢測功能
UM-112非金屬管道定位沖擊裝置
俄羅斯’TECHNO-AC’管道電纜定位及泄漏綜合檢測儀Success TPT-522N 產品應用：
地下非金屬管道位置
地下高達 3 m 深的金屬或非金屬管道的漏水檢測
屋內漏水檢測 ，聽漏儀
檢測地下高達 6 m 深度的電纜
檢測地下最深 6 m 的任何金屬管道
地面施工前勘察地面（BB模式）
距離發射機連接處的追蹤距離可達 5 公里
最小和最大追蹤方法
間接測量深度
俄羅斯’TECHNO-AC’管道電纜定位及泄漏綜合檢測儀Success TPT-522N 產品參數：
| 接收器 AP-027 技術規格 | ||
| 范圍 | 追蹤 | 泄漏檢測 |
| 接受信號的類型 | 連續/脈沖 | 連續信號 |
| 接收器濾波器的頻率 | 準諧振濾波器的中心頻率?50..60 Hz,100….450 Hz?至?50 Hz, 120…540 Hz?至?60 Hz, 512 Hz / 1024 Hz / 8192 Hz/ 33kHz | 范圍限制“低于” 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 kHz?范圍限制“高于” 2,00 /1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 kHz |
| ?寬帶?，（工作模式） | 0.05?至?8.6 kHz | 0,09?至?2,20 kHz |
| 增益系數 | 100分貝 | |
| 視覺指示 | 液晶顯示?-所選模式和參數的符號和含義。 | |
| 輸出信號電平的動畫（移動）比例 | ||
| 輸出信號電平的數字值和動畫（移動）刻度 | ||
| 輸出信號電平的圖形（移動圖）?–?輸出信號電平的頻率內容 | ||
| 保存在“存儲器”中的輸出信號電平的數字和圖形顯示 | ||
| 聲音指示 | 耳機自然寬帶或過濾信號 | |
| 耳機合成聲音。調頻 | —— | |
| 內置發射器?–?合成聲音。調頻 | —— | |
| 供應 | 電壓?4…7 V. –?堿性電池?АА?類型?1,5 V（4?個）。 | |
| 連續運行時間不少于 | 20小時 | |
| 環境溫度 | -20°С至+50°С | |
| 防護等級 | IP54 | |
| 接收器?AP-027?尺寸 | 220×102×42（毫米） | |
| 電子單元重量 | 0,46?公斤 | |
| 發射機 AG-144 技術規格 | ||
| 范圍 | 價值 | |
| 生成信號的頻率，Hz： | ||
| 頻率?SIN f1/f2/f3, +/- 0,1 % | 512/1024/8192 | |
| 生成方式 | "SIN" "連續" | |
| "SIN" "3?個頻率" | ||
| "SIN" "脈沖" | ||
| 正弦波生成的輸出參數： | ||
| 最大輸出電壓，V | ||
| –?內部電源 | 220 | |
| –?帶外部蓄電池?12 V/24 V | 330 | |
| –?市電供電 | 140 | |
| 輸出功率，W | ||
| –?內部電源 | 7,5?到?120 | |
| –?帶外部蓄電池?12 V/24 V | 45?至?180 | |
| –?市電供電 | 18?至?72 | |
| 允許負載電阻 | 任何 | |
| 負載匹配 | 汽車 | |
| 能量源 | 集成蓄電池組，市電電源。 | |
| 變送器的最大尺寸（在塑料外殼中），毫米 | 220x160x145 | |
| 塑料外殼中變送器的最大重量，kg | 8,2 | |
| 服務條件： | ||
| 溫度 | -30°C +45°C | |
| 環保等級 | IP54 | |
龐羽梁儀器儀表（上海）有限公司是俄羅斯品牌TECHNO-AC的中國總代理商
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀Success AG-319G 產品簡介：
產品型號：AG-319G
產品品牌：泰克諾AC’TECHNO-AC’
產品類別：管線定位儀
產品備注：電纜和管道探測儀
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀Success AG-319G 產品概述：
帶有多頻發射器的高科技套件，用于在帶有集成 GPS/GLONASS 模塊的困難條件下檢測埋地公用設施。
三種操作模式：“ROUTE”、“GRAPHIC”、“FRIEND-OR-FOE”
三個內置傳感器使全向天線在 LCD 屏幕上顯示電纜或金屬管道的方向
內置傳感器，用于深度和電流的數字測量
測量深度為 10 m
接收器無源頻率：50/60、100/120、無線電、BB
接收器有效頻率：512/1024/8192/32768 Hz
靈敏度：100μA
具有高分辨率和可調背光亮度的大型 LCD 顯示屏
發射器 – 120W，頻率范圍：200 至 9999 Hz
發射器 AG-120 可與任何接收器配合使用
GPS/GLONASS 模塊，用于準確定位所定位的實用程序
用于上傳和處理來自接收器的數據的 Mini-USB 電纜和桌面軟件。
保修：1年
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀Success AG-319G 產品特征：
一體式接收器 AP-019.3，內置 GPS/GLONASS 模塊
120W強力AG-120發射器
手動設置頻率（200 至 9999 Hz）
扭曲區域的高效率
帶有可選推桿和管道探測器的非導電和非金屬設施的位置
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀Success AG-319G 產品應用：
檢測地下長達 10 m 的電纜和任何金屬管道
直接數字測量深度達 10 m
在“ROUTE”模式下指示與實用軸的偏差
電流的直接數字測量
開挖前勘察地面
距發射機連接處的跟蹤距離可達 10 公里
定位路線的 GPS/GLONASS 定位
帶有可選推桿和管道探測器的非導電和非金屬設施的位置
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀Success AG-319G 產品參數：
| 接收器 AP-019.3 規格 | |
| 范圍 | 價值 |
| 濾波器的準諧振頻率 | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 赫茲 |
| 準諧振濾波器品質因數 (Q) | 不少于100 |
| 頻率范圍“寬帶” | 0,04 至 8 kHz |
| 頻率范圍“無線電” | 8 至 40 kHz |
| 電路徑的最大增益 | >100 分貝 |
| 內置傳感器數量 | 4 |
| 連接的外部傳感器 | CI-105、HP-117、DODK-117、DKI-117（由?TECHNO-AC?制造） |
| 靈敏度控制 | 自動 – 用于 2D 顯示“路線”。半自動或手動（可選） – 用于“圖形”。自動或手動（可選） – 用于 ?2F? 模式。 |
| 確定路線的埋藏深度 | 自動在模式 Route 0 to 9,99 m |
| 確定深度的準確性 | ±5% |
| 測量接收信號的電流 | 在 Route 0.001 to 9,99 A 模式下自動 |
| 接收信號電流的測量精度 | ±5% |
| 支持路由定位發電機的節能（間歇）模式 | 與“TECHNO-AC”（“脈沖”模式）制造的路徑定位發生器組合工作 |
| 視覺指示 | LCD 顯示屏，320×240 像素，LED 照明 |
| 誘導參數 | – 設置和控制參數； |
| – 相對于設備的路線位置的 2D 可視化； | |
| – 來自傳感器的信號電平圖形； | |
| – 路線埋藏深度； | |
| – 信號電流。 | |
| 音頻指示 內置發射器 – 合成聲音 HM- 按鈕按下的聲音指示 | |
| 電源 | 4 至 7 V（C 型 4 個元件） |
| 一節堿性電池的連續工作時間 | 不少于20小時 |
| 儲存/操作溫度范圍 | -30 至 60 °С / -20 至 60°С |
| 房屋防護等級 | IP54 |
| 方面 | 330x140x700 毫米 |
| 重量 | 2,4 公斤 |
| AG-120 規格 | |
| 傳輸信號頻率 | |
| 頻率 f1、f2、f3（內存中固定的三個頻率），Hz | 范圍 200 至 9999（在分辨率為 1 Hz 和精度為 ±0.05% Hz 的范圍內選擇，并輸入獨立于電源的存儲器中） |
| 頻率 f4（一個“臨時”），Hz | 范圍 200 到 9999（選擇而不是 ?fixed? 之一，不輸入到內存中，通電時存在） |
| 生成模式 | |
| 模式一 | 連續?СО? |
| 模式 2脈沖持續時間，ms 脈沖頻率，Hz | 短脈沖傳輸?РU? 350 0,7 |
| 模式 3脈沖持續時間，ms 脈沖頻率，Hz | 三個頻率（交替發送頻率 f1、f2、f3）?3F? 350 1,4 |
| 輸出參數 | |
| 輸出電流 | |
| 手動模式下的最大值： – 連續和三個頻率生成， – – 脈沖生成，- | 10 15 |
| 指定用于自動匹配 | 四個值 (I1, I2, I3, I4) 在 0,1 到 9,9 范圍內選擇，分辨率為 0,1 并保存在與電源無關的內存中 |
| 最大輸出電壓 | |
| – 在安全模式下工作時，V – 在內部電源下，V – 增加了外部蓄電池 12V，V – 當由電源適配器供電時，V | 24 220 330 140 |
| 蓄電池充滿電時的最大輸出功率 | |
| – 在內部電源或外部蓄電池 24V、W 下 | 120連續和 ?3F? 在 1,2 到 300 歐姆的負載/ 180脈沖在 0,8 到 200 歐姆的負載 |
| – 增加了外部蓄電池 12V, W | 180連續和 ?3F? 在 1,8 到 450 歐姆的負載/ 270脈沖在 1,2 到 300 歐姆的負載 |
| – 來自電源適配器，W | 70在 0.7 到 200 歐姆的負載 |
| 允許負載電阻 | |
| 任何（0 到 ∞）“低歐姆”負載下的電流限制，“高歐姆”負載下的“Umax” | |
| ? esistance范圍匹配負載，比更寬 | |
| 對于最小指定電流 ( 0,1 А ) – 對于內部電源，Ohm – 添加外部蓄電池 12V，Ohm | 4 至 2200、4 至 3300 |
| 對于最大連續電流 ( 10 А ) – 對于內部電源，Ohm – 加上外部蓄電池 12V，Ohm | 0 到 1,2 / 0 到 1,8 |
| 對于最大脈沖電流 ( 15 А ) – 對于內部電源，Ohm – 加上外部蓄電池 12V，Ohm | 0 到 0,8 / 0 到 1,2 |
| 與負載匹配 | |
| – 自動，提供在負載中達到指定電流 – 手動 | |
| 設計參數 | |
| 輸出功率放大器 | 脈沖，技術等級 D(BD)，效率系數 > 80% |
| 基于 LED 的高溫范圍超亮數字指示器 | – 所有電源電壓 – 模式和設置 – 電源 – ?OUTPUT MULTIMETER?：?輸出電壓?、?負載電流?、?負載電阻?、?負載功率? |
| 控制 | 九鍵鍵盤和帶有發電指示燈的外部電源開關，可在雨天關閉蓋子（由于參數設置“記憶”）。直觀的界面 |
| 電子塊（箱）尺寸，最大，mm | 305х270х194 |
| 電子塊重量，最大，kg | 12 |
| 工作溫度范圍，°С | -30 °C 至 +60°C |
龐羽梁儀器儀表（上海）有限公司是俄羅斯品牌TECHNO-AC的中國總代理商
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀Success AG-319N 產品簡介：
產品型號： AG-319N
產品品牌：泰克諾AC’TECHNO-AC’
產品類別：管線定位儀
產品備注：電纜和管道探測儀
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀Success AG-319N 產品概述：
帶有多頻發射器的高科技套件，用于在困難條件下檢測埋地公用設施。
三種操作模式：“ROUTE”、“GRAPHIC”、“FRIEND-OR-FOE”
三個內置傳感器使全向天線在 LCD 上顯示電纜或金屬管道的方向
內置傳感器，用于深度和電流的數字測量
測量深度為 10 m
接收器無源頻率：50/60、100/120、無線電、BB
接收器有效頻率：512/1024/8192/32768 Hz
靈敏度：100μA
具有高分辨率和可調背光亮度的大型 LCD 顯示屏
發射器 – 120W，頻率范圍：200 至 9999 Hz
發射器 AG-120 可與任何接收器配合使用
保修：1年
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀Success AG-319N 產品特征：
一體式接收器 AP-019.1，內置全向天線
120W強力AG-120發射器
手動設置頻率（200 至 9999 Hz）
扭曲區域的高效率
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀Success AG-319N 產品應用：
檢測地下長達 10 m 的電纜和任何金屬管道
直接數字測量深度達 10 m
在“ROUTE”模式下指示與實用軸的偏差
電流的直接數字測量
開挖前勘察地面
距發射機連接處的跟蹤距離可達 10 公里
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀Success AG-319N 產品參數：
| 接收器 AP-019.1 規格 | |
| 范圍 | 價值 |
| 濾波器的準諧振頻率 | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 赫茲 |
| 準諧振濾波器品質因數 (Q) | 不少于100 |
| 頻率范圍“寬帶” | 0,04 至 8 kHz |
| 頻率范圍“無線電” | 8 至 40 kHz |
| 電路徑的最大增益 | >100 分貝 |
| 內置傳感器數量 | 4 |
| 連接的外部傳感器 | KI-110、HP-117、DODK-117、DKI-117（由?TECHNO-AC?制造） |
| 靈敏度控制 | 自動 – 用于 2D 顯示“路線”。半自動或手動（可選） – 用于“圖形”。自動或手動（可選） – 用于 ?2F? 模式。 |
| 確定路線的埋藏深度 | 自動在模式 Route 0 to 9,99 m |
| 確定深度的準確性 | ±5% |
| 測量接收信號的電流 | 在 Route 0.001 to 9,99 A 模式下自動 |
| 接收信號電流的測量精度 | ±5% |
| 支持路由定位發電機的節能（間歇）模式 | 與“TECHNO-AC”（“脈沖”模式）制造的路徑定位發生器組合工作 |
| 視覺指示 | LCD 顯示屏，320×240 像素，LED 照明 |
| 誘導參數 | – 設置和控制參數； |
| – 相對于設備的路線位置的 2D 可視化； | |
| – 來自傳感器的信號電平圖形； | |
| – 路線埋藏深度； | |
| – 信號電流。 | |
| 音頻指示 內置發射器 – 合成聲音 HM- 按鈕按下的聲音指示 | |
| 電源 | 4 至 7 V（C 型 4 個元件） |
| 一節堿性電池的連續工作時間 | 不少于20小時 |
| 儲存/操作溫度范圍 | -30 至 60 °С / -20 至 60°С |
| 房屋防護等級 | IP54 |
| 方面 | 330x140x700 毫米 |
| 重量 | 2,1 公斤 |
| AG-120 規格 | |
| 傳輸信號頻率 | |
| 頻率 f1、f2、f3（內存中固定的三個頻率），Hz | 范圍 200 至 9999（在分辨率為 1 Hz 和精度為 ±0.05% Hz 的范圍內選擇，并輸入獨立于電源的存儲器中） |
| 頻率 f4（一個“臨時”），Hz | 范圍 200 到 9999（選擇而不是 ?fixed? 之一，不輸入到內存中，通電時存在） |
| 生成模式 | |
| 模式一 | 連續?СО? |
| 模式 2脈沖持續時間，ms 脈沖頻率，Hz | 短脈沖傳輸?РU? 350 0,7 |
| 模式 3脈沖持續時間，ms 脈沖頻率，Hz | 三個頻率（交替發送頻率 f1、f2、f3）?3F? 350 1,4 |
| 輸出參數 | |
| 輸出電流 | |
| 手動模式下的最大值： – 連續和三個頻率生成， – – 脈沖生成，- | 10 15 |
| 指定用于自動匹配 | 四個值 (I1, I2, I3, I4) 在 0,1 到 9,9 范圍內選擇，分辨率為 0,1 并保存在與電源無關的內存中 |
| 最大輸出電壓 | |
| – 在安全模式下工作時，V – 在內部電源下，V – 增加了外部蓄電池 12V，V – 當由電源適配器供電時，V | 24 220 330 140 |
| 蓄電池充滿電時的最大輸出功率 | |
| – 在內部電源或外部蓄電池 24V、W 下 | 120連續和 ?3F? 在 1,2 到 300 歐姆的負載/ 180脈沖在 0,8 到 200 歐姆的負載 |
| – 增加了外部蓄電池 12V, W | 180連續和 ?3F? 在 1,8 到 450 歐姆的負載/ 270脈沖在 1,2 到 300 歐姆的負載 |
| – 來自電源適配器，W | 70在 0.7 到 200 歐姆的負載 |
| 允許負載電阻 | |
| 任何（0 到 ∞）“低歐姆”負載下的電流限制，“高歐姆”負載下的“Umax” | |
| ? esistance范圍匹配負載，比更寬 | |
| 對于最小指定電流 ( 0,1 А ) – 對于內部電源，Ohm – 添加外部蓄電池 12V，Ohm | 4 至 2200、4 至 3300 |
| 對于最大連續電流 ( 10 А ) – 對于內部電源，Ohm – 加上外部蓄電池 12V，Ohm | 0 到 1,2 / 0 到 1,8 |
| 對于最大脈沖電流 ( 15 А ) – 對于內部電源，Ohm – 加上外部蓄電池 12V，Ohm | 0 到 0,8 / 0 到 1,2 |
| 與負載匹配 | |
| – 自動，提供在負載中達到指定電流 – 手動 | |
| 設計參數 | |
| 輸出功率放大器 | 脈沖，技術等級 D(BD)，效率系數 > 80% |
| 基于 LED 的高溫范圍超亮數字指示器 | – 所有電源電壓 – 模式和設置 – 電源 – ?OUTPUT MULTIMETER?：?輸出電壓?、?負載電流?、?負載電阻?、?負載功率? |
| 控制 | 九鍵鍵盤和帶有發電指示燈的外部電源開關，可在雨天關閉蓋子（由于參數設置“記憶”）。直觀的界面 |
| 電子塊（箱）尺寸，最大，mm | 305х270х194 |
| 電子塊重量，最大，kg | 12 |
| 工作溫度范圍，°С | -30 °C 至 +60°C |
龐羽梁儀器儀表（上海）有限公司是俄羅斯品牌TECHNO-AC的中國總代理商
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀 Success AG-511N 產品簡介：
產品型號： AG-511N
產品品牌：泰克諾’TECHNO-AC’
產品類別：管線定位儀
產品備注：電纜和管道探測儀
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀 Success AG-511N 產品概述：
基于 AP-014 接收器的新型易于使用的電纜和管道定位器。
工作頻率：50(60)* / 100(120)* / 512 / 1024 / 8192 / 32768 Hz
寬帶：0.05 至 8.20 kHz
視覺指示：LED 刻度（7 個值）
音頻指示：耳機自然、過濾和合成信號。內置發射器 – 合成信號
電纜跟蹤的最小和最大方法
發射器 – 20W
發射器頻率：Hz – 512 – ?0.5? / 1024 – ?1.0? / 8192 – ?8.2? / 32768 – ?33?
內置感應天線
保修：1年
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀 Success AG-511N 產品特征：
帶 LED 指示的新型簡易接收器 AP-014
音頻指示
價格公道
定位精度：±0.3 m
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀 Success AG-511N 產品應用：
檢測地下達 6 m 深的電纜和金屬管道。
通過被動“電磁”方法測量深度。
從發射機連接處的跟蹤距離可達 3 公里。
地面施工前勘察地面（BB模式）。
在沒有直接連接的情況下跟蹤埋藏的公用事業。
- – 根據客戶的要求，此接收器可提供以下濾波器設置：50 和 100 Hz 或 60 和 120 Hz。
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀 Success AG-511N 產品參數：
| 接收器 AP-014 規格 | |
| 范圍 | 路線位置 |
| 接收器濾波器的頻率 | 主濾波頻率 50(60)* / 100(120)* / 512 / 1024 / 8192 / 32768 Hz |
| ?寬帶?，（頻率范圍） | 0,05 至 8,2 KHz |
| 增益系數 | 100分貝 |
| 視覺指示 | LED 刻度（7 個值） |
| 聲音指示 | 耳機- 自然、過濾和合成信號 |
| 內置發射器- 合成信號 | |
| 電源 | 電壓 1,8 至 4V – 堿性電池 АА 1,5 V（2 個） |
| 連續運行時間不少于 | 10個小時 |
| 操作溫度 | -30С…至+50С |
| 定位精度 | +\- 0,3 m |
| 防護等級 | IP54 |
| AP-014 接收器尺寸 | 145 ×70 × 24 毫米 |
| 電子單元重量 | 0,15 公斤 |
| * – 根據客戶的要求，此接收器可提供以下濾波器設置：50 和 100 Hz 或 60 和 120 Hz。 | |
| 發射機 AG-105 技術規格 | |
| 連續 ?Co? 或脈沖 ?Pu? 信號的頻率，Hz ± 0,1% – ?kHz? | |
| 加載“夾子”或“夾子” | 512 – ?0.5? / 1024 – ?1.0? / 8192 – ?8.2? / 32768 – ?33? |
| ?天線?模式 | 8192 – ?8.2? / 32768 – ?33? |
| 操作模式 | |
| ?天線?模式 | 內部發射電感? In ?。 |
| 外置感應發射天線? An ?。 | |
| ?調制?模式（特殊形式的信號） | 脈沖? Pu ?（正弦信號的短期傳輸）。傳輸持續時間 0.12 秒。傳輸重復頻率 1Hz。 |
| 雙頻? 2F ?（同時產生1024Hz、8192Hz）。振幅比 4/1（分別）。 | |
| 電源電壓 12…15V 下的輸出參數 | |
| 輸出電流，A | |
| 手動增量下受程序限制， ≥ | 5 – 在頻率 512Hz ?0.5? / 1024Hz ?1.0? / 8192Hz ?8.2? / ?2F? |
| 3 – 在頻率 32768Hz ?33? | |
| 由程序設置以通過外部負載“夾子”或“夾子”進行自動調整，≥ | 0,2 – 在頻率 512Hz ?0.5? / 1024Hz ?1.0? / ?2F? |
| 0,1 – 在頻率 8192Hz ?8.2? / 32768Hz ?33? | |
| 最大輸出電壓，V | |
| 取決于?調制?，≥ | 32 – 在雙頻調制模式?2F? |
| 40 – 在其他模式下 | |
| 最大輸出功率，W | |
| 受程序限制，≥ | 20 -在連續 ?Co? 和脈沖 ?Pu? 模式中，頻率為 512Hz ?0.5? / 1024Hz ?1.0? / 8192Hz ?8.2?，負載電阻高達 80Ω 在雙頻模式 ?2F?，負載電阻高達 50Ω . |
| 6 – 頻率為 32768Hz ?33?，負載電阻高達 260Ω。 | |
| 電源 | |
| 電源電壓的工作范圍 | 振蕩啟動的最低可接受電壓 – 7V。 |
| 最大允許操作電壓 – 15V。 | |
| “振蕩”模式下的自動關斷電壓 < 4,2V。 | |
| 電池組 | 8 個 ?堿性? 電池 1.5V ?type С? 推薦 – ?Duracell ? ULTRA?。 |
| 外部電源（可選） | 電池?12V?（例如汽車）輸出電壓11…14V，最大電流不小于4A。 |
| 電源適配器АG114М.02.020（基于 GS60A15-P1J ?MEAN WELL? 的額外附件）輸出電壓 15V，功率 60W。 | |
| 操作時間（?生命周期?） | 在電池組運行時，?type Сх8? 由所用堿性電池的質量（容量和?負載能力?）定義，在 ?Co?和?2F? 模式下 可以等于4 到 6 小時或從 20 到 30 小時在 ?Pu? 模式下，在 ?連續? 模式 ?Co? / ?2F? 的初始輸出電壓 7W 或脈沖調制模式 ?Pu? 的初始輸出電壓 15W。 |
| 在外部電源下完全由外部能源特性調節，因此在市電下工作時間是無限的。 | |
| 操作特點 | |
| 振蕩過程中輸出電壓的自動控制 | 根據電源的“能量潛力”對輸出功率進行比例控制。 |
| 設備自動關機 | 在“停止”模式下的電源電壓 < 6,5V。 |
| 在“振蕩”模式下的電源電壓 < 4,2V。 | |
| 電源電壓 > 15.5V。 | |
| 如果超過允許的吸收電流值（確切數字取決于實際模式）。 | |
| 如果在調整過程中輸出短路（啟動終端放大器的硬件安全系統）。 | |
| 在不符合振蕩模式設置的情況下，取決于輸出端是否安裝了外部天線（切換到“停止”模式）。 | |
| 如果在“停止”模式下出現“長”（≈ 100 秒）停機時間（如果未按下按鈕）。 | |
| 負載調整 | 自動，直到達到特定消耗率或達到負載電流： – ≥ 0,2A 在頻率 512Hz ?0.5? / 1024Hz ?1.0? / ?2F?; – ≥ 0,1А 在頻率 8192Hz ?8.2? и 32768Hz ?33?。 |
| 手動后自動調整。 | |
| 正在檢查的實用程序的連接選項 | ?聯系?與“地球返回”的聯系。 |
| ?非接觸? 連接與內部發射天線 ?In? 的應用。 | |
| 使用外部感應發射天線 ?An? 進行 ?非接觸式? 連接（與內部發射天線 ?In? 相比，發射強度更高，更容易進入公用設施）。 | |
| 使用傳輸感應“夾子”的“非接觸式”連接（可以從束中選擇電纜）。 | |
| 結構參數 | |
| 功率輸出放大器 | 技術 — 將D 級效率更新至 85%。 |
| LED指示燈 | 單獨的發光二極管指示參數和模式。 |
| 數字指示器顯示模式和參數值，還顯示?MULTIMETER?測量的輸出參數，例如：輸出電壓 (V)、負載電流 (A)、負載功率 (W) 和負載電阻 (Ω /kΩ)。 | |
| 電子單元（外殼）的外形尺寸，不超過，mm。 | 216х180х105mm |
| 電子單元的重量，不超過，kg | 2 |
| 運行時允許的環境溫度范圍 | – 30 °С 至 +60°С使用“電池”電源，不建議在低于零的環境溫度下使用設備。 |
| 防護等級 | IP65（外殼關閉時）。 |
龐羽梁儀器儀表（上海）有限公司是俄羅斯品牌TECHNO-AC的中國總代理商
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀 Success AG-309.15G 產品簡介：
產品型號： AG-309.15G
產品品牌：泰克諾AC’TECHNO-AC’
產品類別：管線定位儀
產品備注：電纜和管道探測儀
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀 Success AG-309.15G 產品概述：
AG-309.15G是高精度實用定位儀。這是 TECHNO-AC 在地下電纜和管道定位方面近 30 年經驗的結晶。該實用定位器具有大 LCD 顯示屏，可指示電纜或管道的實際位置。此外，在定位后，操作者無需按下任何按鈕即可測量已定位設施的埋藏深度并存儲已定位設施的GPS坐標。此型號配備 20W 發射器。與其他品牌相比，它的功能強大兩倍。這種特殊的模型允許追蹤長達 3 公里的地下電纜和管道。但是，通過使用更強大的信號發射器，這個距離可以增加到 10 公里。
定位器支持最需要的實用程序連接方法：
與鱷魚夾直接連接（管磁鐵在標準套件中提供）
帶天線的無線感應，內置于信號發射器中
夾緊
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀 Success AG-309.15G 產品特征：
一體式接收器 AP-019.3，內置 GPS/GLONASS 模塊
20W AG-105 發射器
直接數字測量高達 10 安培的電纜電流
帶有可選推桿和管道探測器的非導電和非金屬設施的位置
三種操作模式：“ROUTE”、“GRAPHIC”、“FRIEND-OR-FOE”
三個內置傳感器使全向天線在 LCD 顯示屏上顯示電纜或金屬管道的方向
內置傳感器，用于深度和電流的數字測量
測量深度為 10 m
無源頻率：電源、無線電、BB
有效頻率：512/1024/8192/32768 Hz
靈敏度：100μA
具有高分辨率和可調背光亮度的大型 LCD 顯示屏
發射器 – 20W
鑄體，外殼沿整個長度密封到連接器
GPS/GLONASS 模塊，用于準確定位所定位的實用程序
用于上傳和處理來自接收器的數據的 Mini-USB 電纜和桌面軟件。
保修：1年
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀 Success AG-309.15G 產品應用：
檢測地下長達 10 m 的電纜和任何金屬管道
直接數字測量深度達 10 m
在“ROUTE”模式下指示與實用軸的偏差
電流的直接數字測量
開挖前勘察地面
距發射機連接處的跟蹤距離可達 3 公里
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道探測儀 Success AG-309.15G 產品參數：
| 接收器 AP-019.3 規格 | |
| 范圍 | 價值 |
| 濾波器的準諧振頻率 | 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 赫茲 |
| 準諧振濾波器品質因數 (Q) | 不少于100 |
| 頻率范圍“寬帶” | 0,04 至 8 kHz |
| 頻率范圍“無線電” | 8 至 40 kHz |
| 電路徑的最大增益 | >100 分貝 |
| 內置傳感器數量 | 4 |
| 連接的外部傳感器 | CI-105、HP-117、DODK-117、DKI-117（由?TECHNO-AC?制造） |
| 靈敏度控制 | 自動 – 用于 2D 顯示“路線”。半自動或手動（可選） – 用于“圖形”。自動或手動（可選） – 用于 ?2F? 模式。 |
| 確定路線的埋藏深度 | 自動在模式 Route 0 to 9,99 m |
| 確定深度的準確性 | ±5% |
| 測量接收信號的電流 | 在 Route 0.001 to 9,99 A 模式下自動 |
| 接收信號電流的測量精度 | ±5% |
| 支持路由定位發電機的節能（間歇）模式 | 與“TECHNO-AC”（“脈沖”模式）制造的路徑定位發生器組合工作 |
| 視覺指示 | LCD 顯示屏，320×240 像素，LED 照明 |
| 誘導參數 | – 設置和控制參數； |
| – 相對于設備的路線位置的 2D 可視化； | |
| – 來自傳感器的信號電平圖形； | |
| – 路線埋藏深度； | |
| – 信號電流。 | |
| 音頻指示 內置發射器 – 合成聲音 HM- 按鈕按下的聲音指示 | |
| 電源 | 4 至 7 V（C 型 4 個元件） |
| 一節堿性電池的連續工作時間 | 不少于20小時 |
| 儲存/操作溫度范圍 | -30 至 60 °С / -20 至 60°С |
| 房屋防護等級 | IP54 |
| 方面 | 330x140x700 毫米 |
| 重量 | 2,4 公斤 |
| 發射機 AG-105 技術規格 | |
| 連續 ?Co? 或脈沖 ?Pu? 信號的頻率，Hz ± 0,1% – ?kHz? | |
| 加載“夾子”或“夾子” | 512 – ?0.5? / 1024 – ?1.0? / 8192 – ?8.2? / 32768 – ?33? |
| ?天線?模式 | 8192 – ?8.2? / 32768 – ?33? |
| 操作模式 | |
| ?天線?模式 | 內部發射電感? In ?。 |
| 外置感應發射天線? An ?。 | |
| ?調制?模式（特殊形式的信號） | 脈沖? Pu ?（正弦信號的短期傳輸）。傳輸持續時間 0.12 秒。傳輸重復頻率 1Hz。 |
| 雙頻? 2F ?（同時產生1024Hz、8192Hz）。振幅比 4/1（分別）。 | |
| 電源電壓 12…15V 下的輸出參數 | |
| 輸出電流，A | |
| 手動增量下受程序限制， ≥ | 5 – 在頻率 512Hz ?0.5? / 1024Hz ?1.0? / 8192Hz ?8.2? / ?2F? |
| 3 – 在頻率 32768Hz ?33? | |
| 由程序設置以通過外部負載“夾子”或“夾子”進行自動調整，≥ | 0,2 – 在頻率 512Hz ?0.5? / 1024Hz ?1.0? / ?2F? |
| 0,1 – 在頻率 8192Hz ?8.2? / 32768Hz ?33? | |
| 最大輸出電壓，V | |
| 取決于?調制?，≥ | 32 – 在雙頻調制模式?2F? |
| 40 – 在其他模式下 | |
| 最大輸出功率，W | |
| 受程序限制，≥ | 20 -在連續 ?Co? 和脈沖 ?Pu? 模式中，頻率為 512Hz ?0.5? / 1024Hz ?1.0? / 8192Hz ?8.2?，負載電阻高達 80Ω 在雙頻模式 ?2F?，負載電阻高達 50Ω . |
| 6 – 頻率為 32768Hz ?33?，負載電阻高達 260Ω。 | |
| 電源 | |
| 電源電壓的工作范圍 | 振蕩啟動的最低可接受電壓 – 7V。 |
| 最大允許操作電壓 – 15V。 | |
| “振蕩”模式下的自動關斷電壓 < 4,2V。 | |
| 電池組 | 8 個 ?堿性? 電池 1.5V ?type С? 推薦 – ?Duracell ? ULTRA?。 |
| 外部電源（可選） | 電池?12V?（例如汽車）輸出電壓11…14V，最大電流不小于4A。 |
| 電源適配器АG114М.02.020（基于 GS60A15-P1J ?MEAN WELL? 的額外附件）輸出電壓 15V，功率 60W。 | |
| 操作時間（?生命周期?） | 在電池組運行時，?type Сх8? 由所用堿性電池的質量（容量和?負載能力?）定義，在 ?Co?和?2F? 模式下 可以等于4 到 6 小時或從 20 到 30 小時在 ?Pu? 模式下，在 ?連續? 模式 ?Co? / ?2F? 的初始輸出電壓 7W 或脈沖調制模式 ?Pu? 的初始輸出電壓 15W。 |
| 在外部電源下完全由外部能源特性調節，因此在市電下工作時間是無限的。 | |
| 操作特點 | |
| 振蕩過程中輸出電壓的自動控制 | 根據電源的“能量潛力”對輸出功率進行比例控制。 |
| 設備自動關機 | 在“停止”模式下的電源電壓 < 6,5V。 |
| 在“振蕩”模式下的電源電壓 < 4,2V。 | |
| 電源電壓 > 15.5V。 | |
| 如果超過允許的吸收電流值（確切數字取決于實際模式）。 | |
| 如果在調整過程中輸出短路（啟動終端放大器的硬件安全系統）。 | |
| 在不符合振蕩模式設置的情況下，取決于輸出端是否安裝了外部天線（切換到“停止”模式）。 | |
| 如果在“停止”模式下出現“長”（≈ 100 秒）停機時間（如果未按下按鈕）。 | |
| 負載調整 | 自動，直到達到特定消耗率或達到負載電流： – ≥ 0,2A 在頻率 512Hz ?0.5? / 1024Hz ?1.0? / ?2F?; – ≥ 0,1А 在頻率 8192Hz ?8.2? и 32768Hz ?33?。 |
| 手動后自動調整。 | |
| 正在檢查的實用程序的連接選項 | ?聯系?與“地球返回”的聯系。 |
| ?非接觸? 連接與內部發射天線 ?In? 的應用。 | |
| 使用外部感應發射天線 ?An? 進行 ?非接觸式? 連接（與內部發射天線 ?In? 相比，發射強度更高，更容易進入公用設施）。 | |
| 使用傳輸感應“夾子”的“非接觸式”連接（可以從束中選擇電纜）。 | |
| 結構參數 | |
| 功率輸出放大器 | 技術 — 將D 級效率更新至 85%。 |
| LED指示燈 | 單獨的發光二極管指示參數和模式。 |
| 數字指示器顯示模式和參數值，還顯示?MULTIMETER?測量的輸出參數，例如：輸出電壓 (V)、負載電流 (A)、負載功率 (W) 和負載電阻 (Ω /kΩ)。 | |
| 電子單元（外殼）的外形尺寸，不超過，mm。 | 216х180х105mm |
| 電子單元的重量，不超過，kg | 2 |
| 運行時允許的環境溫度范圍 | – 30 °С 至 +60°С使用“電池”電源，不建議在低于零的環境溫度下使用設備。 |
| 防護等級 | IP65（外殼關閉時）。 |
