龐羽梁儀器儀表（上海）有限公司是烏克蘭OKOndt Sonocon BL便攜式超聲波探傷儀的授權代理商

烏克蘭OKOndt Sonocon BL便攜式超聲波探傷儀 產品介紹：
產品品牌：烏克蘭OKOndt
產品型號：Sonocon BL
產品類別：探傷儀
產品備注：探傷儀

烏克蘭OKOndt Sonocon BL便攜式超聲波探傷儀 產品描述：
Sonocon BL屬于最新一代的便攜式UT儀器。 使用高端電子設備并具有最豐富的模式和軟件功能集，它可以解決便攜式UT可以出售的任何任務。

烏克蘭OKOndt Sonocon BL便攜式超聲波探傷儀 產品特點：

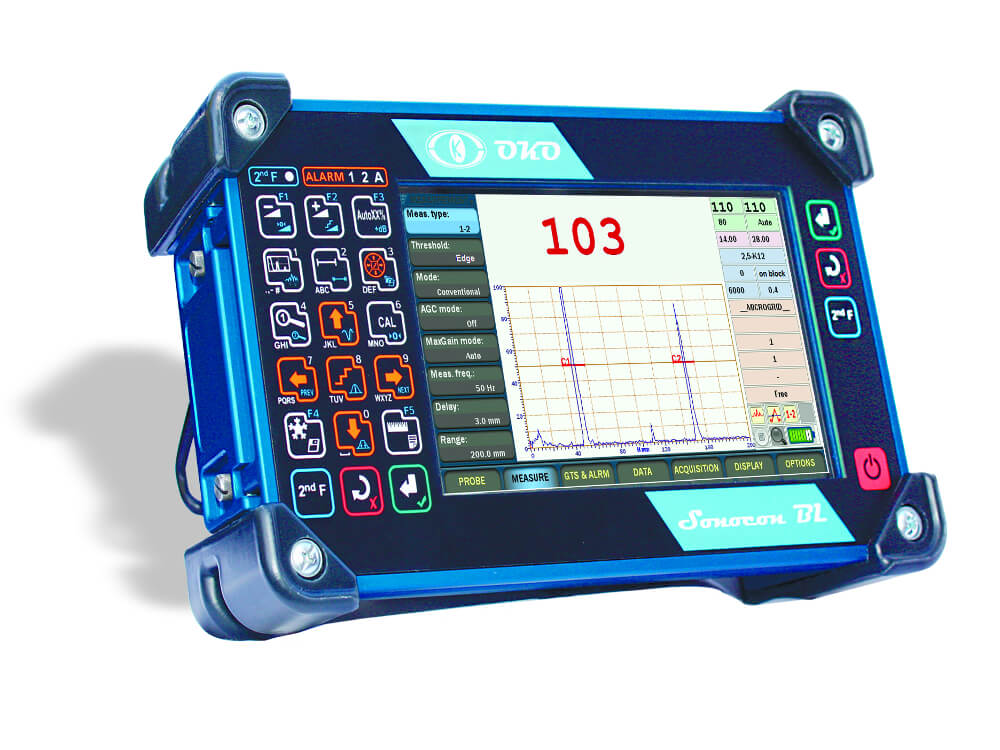

固體大屏幕
Sonocon BL具有符合人體工程學的抗震ABS塑料外殼，帶有附加的橡膠墊，設計用于野外以及工業條件。 同時，Sonocon BL具有7.2英寸巨大的高分辨率顯示屏。 結合精心設計的界面，這使得觀察A-Scan的過程不會產生任何壓力。

多才多藝
由于其外殼設計和4位折疊手柄，Sonocon BL可以舒適地放置在桌子，管道或其他測試對象上，甚至可以懸掛。 也可以將其固定在檢查員的胸部，以提高機動性。
強大而多功能

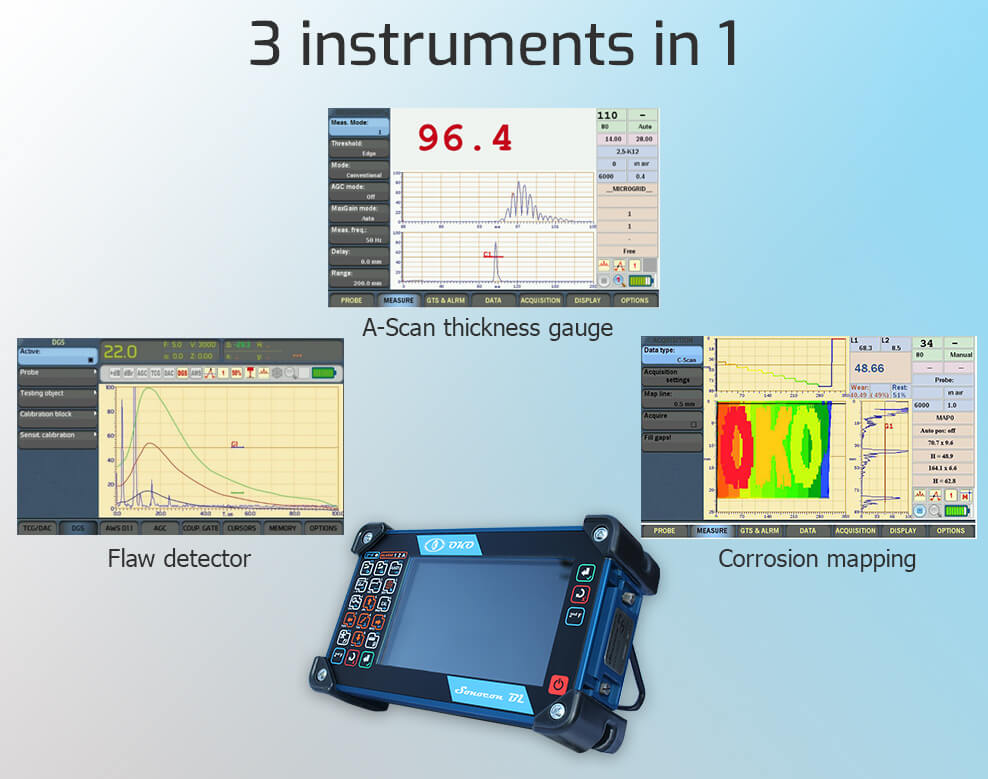

Sonocon BL是一款數字UT測試儀，其3個設備合為一體：
?探傷儀，
?A型掃描測厚儀，
?腐蝕監測儀
這是通過可切換的軟件實現的。 在“ UT”版本中，Sonocon BL賦予了其強大的超聲波探傷功能的所有功能，這些功能對其設置，缺陷搜索及其高級評估都是必需的。

在惡劣環境下使用
儀器箱的防護等級為IP65。 工作溫度范圍為–30°C至+50°C（-22°F至122°F）。 探傷儀具有抗電離輻射的能力，適合在濕度較高的環境下運行。
易于使用
Sonocon BL是高度用戶友好的。 它的界面理念可以表述為“不瀏覽菜單，只需按下按鈕！”。 所有最常用的功能都放置在其鍵盤上，使它們可以通過一次或幾次按鍵操作就可以訪問。 這樣可使設置和評估過程快幾倍。 多種內置的自動校準程序允許使用標準或測試對象上的直光束，角光束和瑞利波探頭進行快速，輕松的校準。
為了幫助新用戶適應其界面，Sonocon BL提供了許多選項：
?上下文背光: 在模式下，其中被認為是所有相關按鈕的一組按鈕被突出顯示。
?菜單項提示: 激活（更改）后，所有并非不重要的菜單項都會顯示說明。
?菜單預設: 戶可以選擇3個菜單系統預設之一：
°完整: 包含2頁的所有菜單，可以訪問所有UT儀器功能；
°Simple1和Simple 2: 在一個頁面中包含所有基本功能，并分為幾個菜單。 還可以從“完整菜單”列表中添加任何3或4個額外菜單。

烏克蘭OKOndt Sonocon BL便攜式超聲波探傷儀 產品特征：

一般特征
性能
雙模式脈沖發生器
Sonocon BL包含兩種脈沖模式：尖峰波和方波（SWP）。 此功能以及阻尼功能可在較寬的范圍內控制回波的形狀，長度和幅度。
波形平均
此功能允許將A掃描平均從×2到×64。 這大大提高了信噪比，從而即使在非常高的增益下也能實現舒適的操作，并使測量更加精確。

快速舒適的操作
直接A掃描和門控
只需按一個按鈕，操作員即可直觀地控制A-掃描和門。A掃描或門。

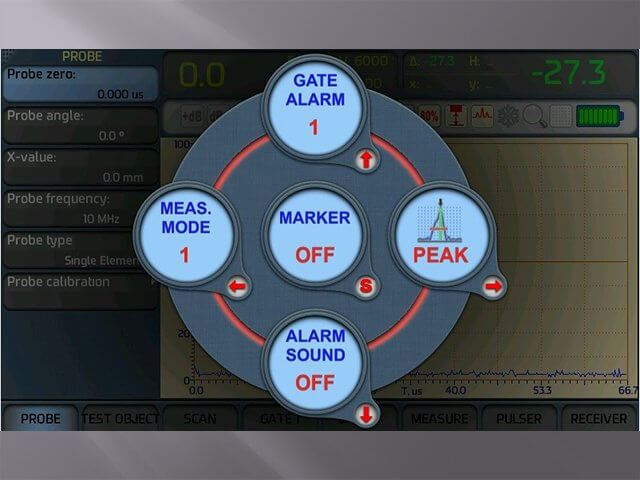

快速訪問菜單
QAM按鈕可訪問循環菜單隊列，可快速更改測量和警報參數

“UT”version
指示搜索和評估工具

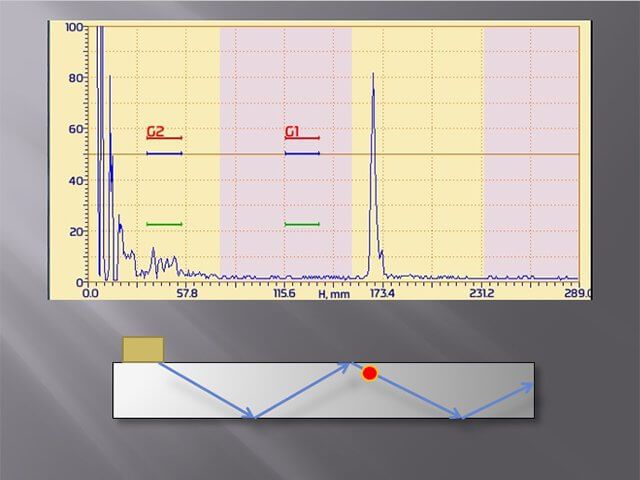

“腿部標記”模式( 標記在屏幕上) 模式
“腿部標記”模式更改為A-掃描背景標記A-掃描與黃色的下垂腳和粉紅色的下垂腳對應的零件。 這有助于從視覺上估計引起指示的反射器（缺陷）的深度。

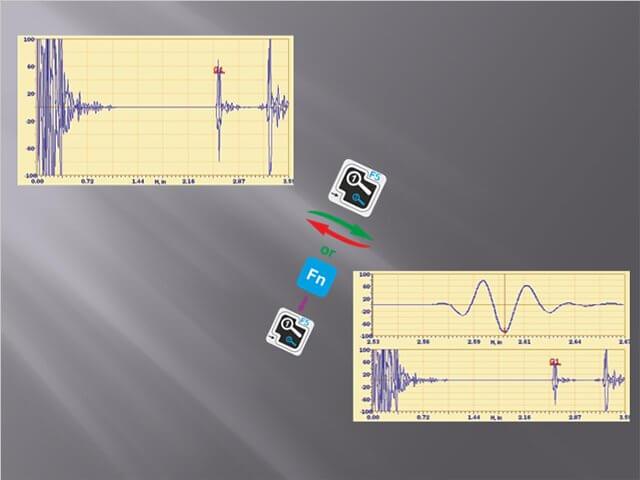

“智能變焦”模式
在此模式下，將顯示縮放的A掃描（來自兩個門之一）和完整的未縮放的A掃描。 這樣可以防止操作員丟失脫機指示。

“評估”模式
“評估”模式對于評估“難于捕捉”的指示非常有用。 它還使對通常指征的評估變得更快。 當此模式打開時，操作員只需盲目掃描感興趣的區域，探傷儀將監視第一門中的所有回波，找到最佳回波（根據幅度），自動調整增益以放置 回顯評估級別并將其凍結。 然后可以評估“最佳”指示，并在需要時保存以進行報告。 關閉“評估”模式后，將自動獲取掃描增益。

缺陷評估系統

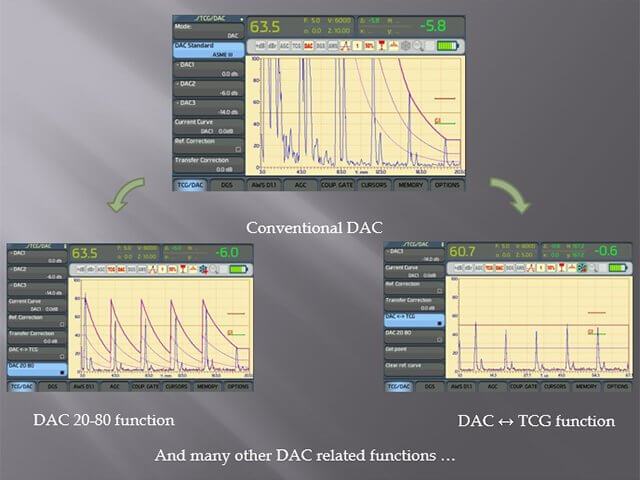

DAC系統
內置的DAC系統可根據以下代碼構建DAC曲線：ASME（單曲線和3條曲線），EN 1712，EN 1713，EN1714，JIS Z3060，GB 11345，GB4730。還可提供用戶預設。 基本曲線最多可以包含128個點。 最多可以建立6條其他曲線。 除了在任何DAC系統中使用的所有標準功能外，Sonocon BL還提供諸如“ 20-80”功能，DACTCG轉換功能等高級功能。

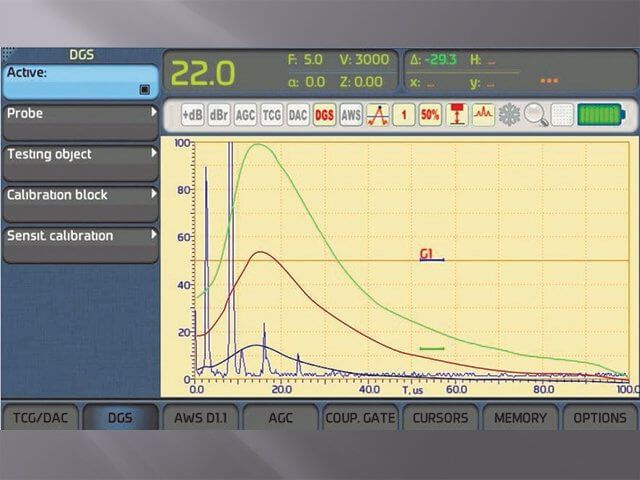

DGS (AVG)系統
對于給定的等效直徑（面積），DGS系統允許為直射束和角射束單元件傳感器建立多達3條DGS曲線。 它還可以直接讀取De 和/或 Se的讀數，以進行門控指示。

AWS（D級）系統
根據美國焊接學會結構焊接規范D1.1，D1.3節，Sonocon BL還采用了D等級的自動計算。

烏克蘭OKOndt Sonocon BL便攜式超聲波探傷儀 相關參數：

Sonocon BL General和《UT》版本

顯示
尺寸	Sonocon BL: 7.2”
分辨率	800×480
連接器
探針連接器	2 × BNC or
	2 × LEMO-1 or
	2 × LEMO-00
模擬量輸出	報警
USB1	A型
局域網
脈沖發生器
種類	尖峰+方波（SWP）
電壓（SWP）	50 V, 100 V,
	150 V, 200 V,
	250 V, 300 V,
	400 V
能源（SWP）	20 ns至1000ns，步長為10 ns手動和自動模式
電壓（峰值）	低：50 V，
	高：300 V
阻尼
PRF模式	舒適，低，
	中等，高，
	手冊
PRF	從15至6000 Hz
幻影控制	3種模式
接收者
范圍（在鋼縱波處）	8000毫米（314英寸）
獲得	0至110 dB，
	階躍為0.1 dB
最大信號輸入	20 V p-p
帶寬	0.2 MHz – 27 MHz
過濾器	0.2-27 MHz,
	0.2-10 MHz,
	2.0-21.5 MHz,
	8.0-26.5 MHz,
	0.5-4 MHz,
	0.2-1.2 MHz,
	1.5-8.5 MHz,
	5-15 MHz,
	0.4 MHz,
	0.5 MHz,
	1 MHz,
	1.25 MHz,
	2 MHz,
	2.25 MHz,
	2.5 MHz,
	3.5 MHz,
	4 MHz,
	5 MHz,
	7.5 MHz,
	10 MHz,
	15 MHz,
	20 MHz
過濾器設置選擇
整改	RF, FW, Pos. HW,
	Neg. HW
TCG (TVG)	110 dB;
	110 dB/μs slope
信號平均值	OFF / 2x / 4x / 8x / 16x / 32x / 64x
拒絕（截止）	0-80% FSH
測量
門數	2
游標數	2
模式	1, 2, C1, C2, 1-2, 1-C1, 1-C2, 2-C1, 2-C2, C1-C2
TOF模式	峰，邊緣（側面）
幅度測量	高達200％FSH
單位	mm / in / us
輸出欄位	5
報警
閘門數量	2
等級數	3
缺陷評估
AWS
DGS (AVG)
DAC
DAC: 點數	128
DAC代碼	ASME & ASME III,
	EN 1712, EN 1713,
	EN1714, JIS Z3060,
	GB11345, GB 4730
自定義DAC曲線	最多6
DAC 20-80
DAC & TCG
記憶
設定
數據集（使用A掃描）
容量	2 GB（最大64 GB）
電腦軟件
Other Features
聯軸器控制
自動增益控制	獨立于兩個閥門
快速校準
快速估算（最佳信號捕獲）
自動XX％（50％或80％）
參考增益
峰值保持（收集峰值內存）
信號比較
智能變焦
菜單系統選擇	充分
	簡單1
	簡單2
鍵盤背光
智能（上下文）鍵盤背光
鍵盤快捷鍵數量2	41
物理
外型尺寸	Sonocon BL: 10×6.1×3.1″(256×156×80 mm3)
含重量 電池	Sonocon BL: 5.3 lbs (2.4 kg)
工作溫度 范圍	-30°C to 50°C (-22°F to 122°F)
防塵防水	IP65
電池壽命	8 h
可更換電池
1 USB Type A（又名主機或主機）允許連接外部設備（USB記憶棒，鼠標等）。
